Công nghệ gia công nào được sử dụng để tạo bề mặt cánh tuabin nhẵn mịn?
Từ góc độ kỹ thuật khí động lực học, chất lượng bề mặt cánh tuabin không chỉ là một chi tiết hoàn thiện; nó trực tiếp quyết định mức độ hiệu quả mà cánh chuyển đổi năng lượng. Ngay cả những sai lệch nhỏ về độ nhám bề mặt cũng làm thay đổi hành vi lớp biên của dòng khí chảy trên bề mặt cánh, làm tăng tổn thất hình dạng và giảm hiệu suất cấp.
Ngưỡng độ nhám bề mặt cánh tuabin được chấp nhận phổ biến là Ra ≤ 0,8 μm, trong khi một số cấp nén áp suất cao yêu cầu Ra thấp tới 0,4 μm. Đạt được các giá trị này đồng thời duy trì dung sai kích thước ±0,02–0,05 mm dọc theo hình dạng cánh đòi hỏi sự kết hợp tuần tự cẩn trọng giữa các công nghệ gia công.
Tại sao độ hoàn thiện bề mặt lại quan trọng đối với hiệu năng cánh tuabin
Cả nghiên cứu và dữ liệu thực địa đều xác nhận rằng bề mặt cánh tuabin thô gây tổn thất khí động học. Một cấp tuabin áp suất thấp có độ nhám bề mặt đặc trưng khoảng 2,2 μm Ra — kết quả phổ biến sau khi phun cát và xử lý lão hóa — có thể làm giảm hiệu suất đo được so với bề mặt hoàn thiện chính xác. Đối với các cấp máy nén trong tuabin khí công nghiệp, nơi tổn thất tích lũy ở từng cấp trực tiếp làm giảm công suất đầu ra của tuabin, sự chênh lệch giữa độ nhám bề mặt 1,6 μm Ra và 0,4 μm Ra có thể dẫn đến sự khác biệt rõ rệt về mức tiêu thụ nhiên liệu trong suốt cả mùa vận hành.
Do đó, việc hiểu rõ công nghệ gia công nào tạo ra kết quả bề mặt nào là một quyết định liên quan đến mua sắm và kỹ thuật, chứ không chỉ đơn thuần là thông số kỹ thuật tại xưởng sản xuất. Trước khi quyết định tiêu chuẩn độ nhẵn bề mặt cần yêu cầu từ nhà cung cấp lưỡi tuabin, bạn nên tự hỏi: Bạn đã xác nhận giá trị Ra cụ thể cần thiết cho mô hình cánh tuabin của mình chưa, hay bạn đang áp dụng một thông số chung được sao chép từ một ứng dụng tuabin khác?
Các công nghệ gia công cốt lõi nhằm đạt được bề mặt cánh tuabin mượt mà

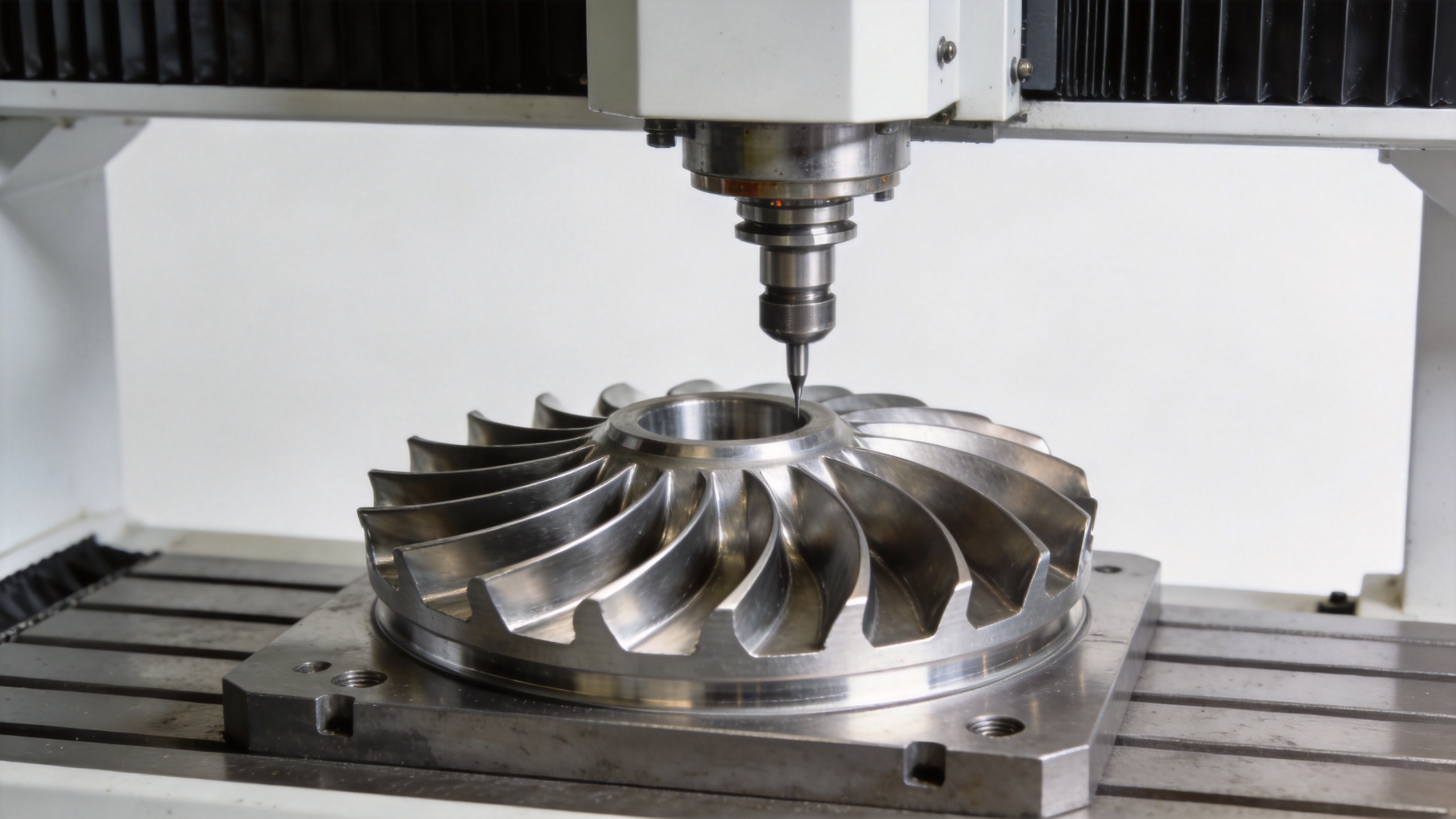

phay CNC 5 trục: Điểm khởi đầu cho việc gia công hình dạng cánh tuabin
Việc gia công cánh tuabin hiện đại được xây dựng dựa trên trung tâm gia công CNC 5 trục, sử dụng ba trục tuyến tính và hai trục quay để luôn duy trì dụng cụ cắt ở góc tối ưu so với bề mặt cong phức tạp của cánh tuabin dọc theo toàn bộ đường chạy dao. Điều này loại bỏ vấn đề "vùng khuất" trong phay 3 trục truyền thống, vốn không thể tiếp cận các phần lõm của hình học lưỡi tuabin mà không phải điều chỉnh lại vị trí chi tiết.
Trong gia công lưỡi dao bằng máy CNC 5 trục, hai chiến lược cắt khác biệt được áp dụng tùy theo hình dạng lưỡi dao và yêu cầu thiết kế cụ thể của lưỡi dao:
- Gia công mặt bên sử dụng mặt bên của dụng cụ cắt để gia công bề mặt cánh tuabin theo các đường quét. Phương pháp này rất hiệu quả và tạo ra độ liên tục tốt trên bề mặt, do đó được ưu tiên cho các chi tiết có bán kính cong lớn và các chuyển tiếp đường viền tương đối êm. Các cánh máy nén công nghiệp ở giai đoạn giữa và giai đoạn sau thường là những ứng cử viên điển hình cho gia công mặt bên.
- Gia công điểm sử dụng đầu mũi dụng cụ để lần lượt đi theo từng lớp bề mặt cánh tuabin. Tính linh hoạt của phương pháp này khiến nó phù hợp với các hình học phức tạp có vùng bán kính nhỏ, mép sau hẹp hoặc các đường viền xoắn mạnh — những đặc điểm phổ biến ở cánh động cơ hàng không – vũ trụ cấp áp suất cao.
Sau khi phay CNC 5 trục, độ nhám bề mặt điển hình đạt được nằm trong khoảng 1.6–3.2 μm Ra. Giá trị này đủ để đảm bảo độ chính xác về hình dáng nhưng chưa đáp ứng ngưỡng Ra ≤ 0.8 μm cần thiết cho hiệu suất cánh tuabin tối ưu. Cần thực hiện thêm các công đoạn gia công bề mặt.
Mài từ từ bằng máy CNC: Tinh chỉnh bề mặt cánh tuabin với độ chính xác cao
Mài từ từ được thực hiện sau công đoạn phay CNC và đặc biệt phù hợp để tinh chỉnh bề mặt cánh tuabin. Khác với mài qua lại thông thường, mài từ từ di chuyển phôi chậm qua đá mài ở độ ăn sâu lớn trong một lần duy nhất. Quy trình này rất phù hợp với hình dạng cong của lưỡi cánh và đạt được độ nhám bề mặt trong khoảng Ra = 0.2–0.4 μm — thấp hơn nhiều so với ngưỡng Ra ≤ 0.8 μm áp dụng cho hầu hết các ứng dụng cánh tuabin.
Ngoài độ bóng bề mặt, phương pháp mài kiểu creep-feed còn hiệu chỉnh các sai lệch kích thước nhỏ còn sót lại sau công đoạn phay. Trong thực tế, sự tích lũy dung sai từ quá trình gia công cánh tuabin qua nhiều bước có thể khiến hình dạng mặt cắt cánh (airfoil) lệch nhẹ ra ngoài dải dung sai ±0,02–0,05 mm. Gia công mài vừa cải thiện độ bóng bề mặt vừa hiệu chỉnh cuối cùng hình dạng mặt cắt, đảm bảo chi tiết đáp ứng đầy đủ yêu cầu về kích thước sau toàn bộ chuỗi gia công.
Nếu mục tiêu của bạn là đạt được độ bóng bề mặt được kiểm soát chặt chẽ trên toàn bộ lô cánh, bạn nên ưu tiên đảm bảo tính nhất quán của quy trình mài thay vì chỉ tập trung vào thông số Ra danh định — sự biến thiên độ bóng giữa các cánh trong cùng một lô sẽ gây ra hệ quả về hiệu năng khác biệt so với trường hợp chỉ một cánh đơn lẻ nằm ngoài dung sai.

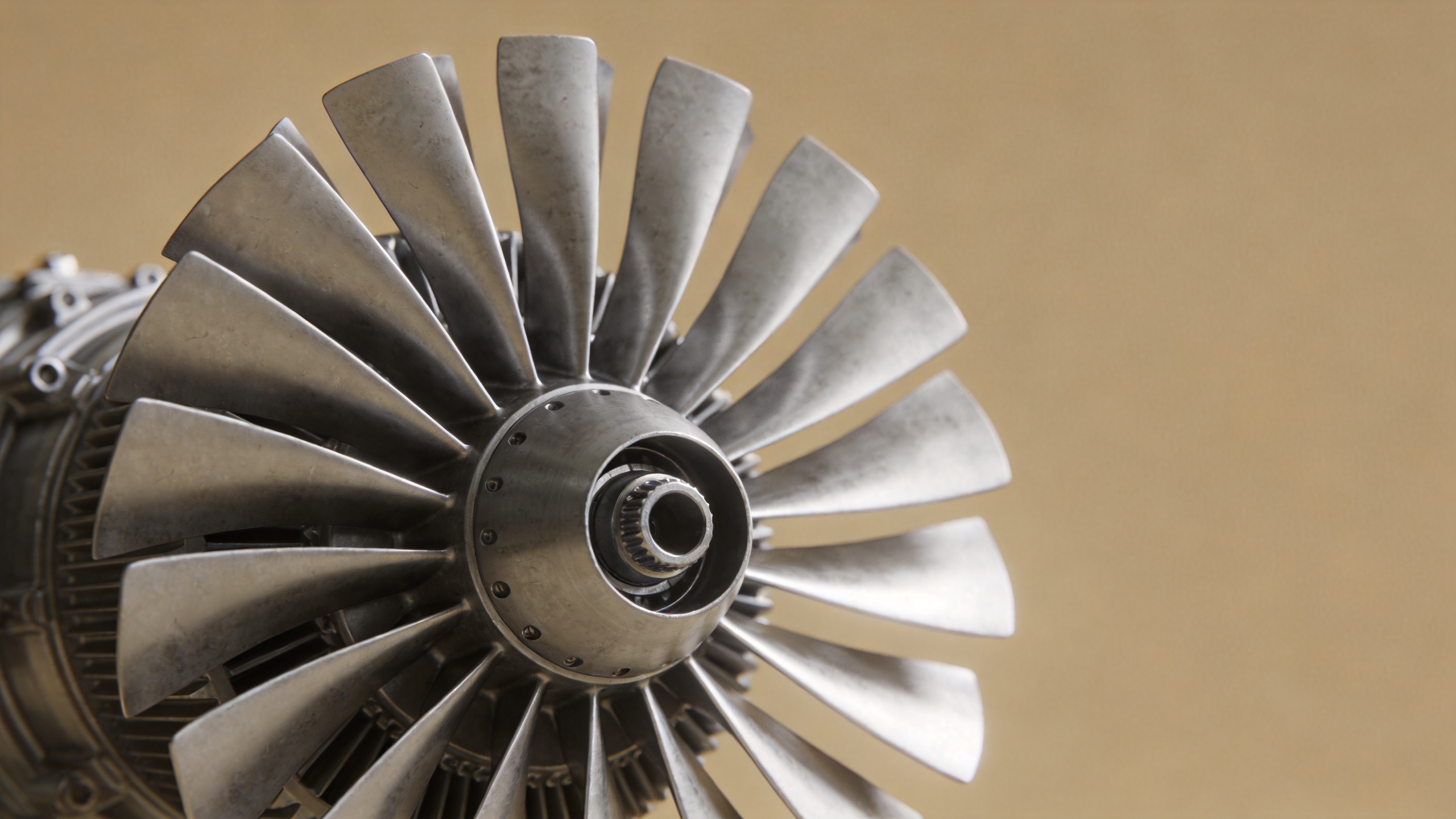

Đánh bóng và hoàn thiện bề mặt cuối cùng cho cánh tuabin
Đối với các ứng dụng yêu cầu chất lượng bề mặt cánh tuabin cao nhất — đặc biệt là các bộ phận động cơ hàng không hoặc cánh máy nén áp suất cao trong môi trường vận hành khắc nghiệt — bước đánh bóng được thực hiện sau khi mài. Quá trình đánh bóng, dù được thực hiện bởi hệ thống robot hay máy hoàn thiện cánh tuabin CNC chuyên dụng, loại bỏ các vệt mài còn sót lại và đạt giá trị độ nhám bề mặt Ra dưới 0.4 μm.
Các hệ thống đánh bóng cánh tuabin công nghiệp có khả năng CNC 6 trục có thể gia công toàn bộ hình học cánh, bao gồm cả vùng chuyển tiếp ở mép trước và mép sau. Các hệ thống hiện đại tích hợp quy trình làm mát bằng dung dịch để ngăn tải nhiệt trong quá trình hoàn thiện cánh tuabin, điều này rất quan trọng vì sự tích tụ nhiệt có thể làm thay đổi độ cứng bề mặt ở các cánh làm từ hợp kim titan và niken.
Trên thực tế, bài học rút ra từ các chu kỳ gia công lại trong sản xuất lưỡi cánh là việc không quy định rõ dung sai độ nhám bề mặt trong tài liệu mua hàng cho phép xảy ra sự biến đổi về độ hoàn thiện — dù vẫn nằm trong giới hạn chấp nhận được nhưng chưa đạt tối ưu. Sự biến đổi này chỉ trở nên rõ ràng khi dữ liệu thử nghiệm khí động học được so sánh giữa các lô sản xuất — và đến thời điểm đó, chi phí khắc phục đã rất lớn.
Trình tự gia công và ảnh hưởng của nó đối với quá trình xử lý hình dạng cánh tuabin
Đạt được bề mặt cánh dạng khí động học mượt mà là kết quả của một trình tự quy trình có chủ đích, chứ không phải do bất kỳ công nghệ đơn lẻ nào mang lại. Trình tự tiêu chuẩn để xử lý hình dạng cánh tuabin tuân theo một logic rõ ràng:
- phay CNC 5 trục thiết lập hình dạng gần như hoàn chỉnh của cánh tuabin với đúng kích thước hình dạng và chiều dài dây cung.
- Mài kiểu creep-feed làm tinh bề mặt cánh tuabin để đạt độ nhám bề mặt Ra ≤ 0,8 μm và hiệu chỉnh các sai lệch về kích thước.
- Đánh bóng đạt chất lượng bề mặt cuối cùng cho các ứng dụng cánh tuabin yêu cầu độ nhám bề mặt Ra < 0,4 μm.
- Kiểm tra kích thước — bao gồm đo bằng máy đo tọa độ (CMM) hoặc quét 3D các mặt cắt ngang then chốt của cánh tuabin — nhằm xác minh rằng hình dạng hoàn tất vẫn nằm trong giới hạn quy định sau toàn bộ các bước gia công cánh.
Một mô hình xuất hiện lặp đi lặp lại trong việc tìm nguồn cung cánh tuabin: cấp vật liệu và dung sai kích thước danh nghĩa được kiểm tra khi nhập kho, trong khi phép đo độ nhám bề mặt trên toàn bộ hình dạng cánh lại không được đưa vào làm tiêu chí chấp nhận được ghi chép. Hình dạng khớp trên giấy, nhưng độ hoàn thiện bề mặt ở vùng mép dẫn chưa được đo — và chính tại đó phát sinh khoảng chênh lệch hiệu suất.
Phù hợp năng lực gia công cánh với ứng dụng cánh tuabin của bạn
Tổ hợp công nghệ gia công lưỡi cánh thích hợp phụ thuộc vào các yêu cầu cụ thể của ứng dụng cánh tuabin. Đối với các lưỡi cánh máy nén tuabin khí công nghiệp hoạt động trong điều kiện đầu vào sạch, phay CNC 5 trục kết hợp với mài tiến triển (creep-feed grinding) thường đạt được chất lượng bề mặt cánh tuabin theo yêu cầu. Đối với các ứng dụng động cơ hàng không hoặc các lưỡi cánh cánh tuabin trong môi trường có hàm lượng hạt cao, nơi xói mòn bề mặt là yếu tố cần quan tâm, việc đánh bóng toàn bộ để đạt độ nhám bề mặt Ra < 0,4 μm là đáng giá so với chi phí gia công bổ sung.
Kiểm tra trực quan và kiểm tra kích thước tiêu chuẩn khi nhận hàng phát hiện được các sai lệch hình học ở bề mặt, nhưng các tập trung ứng suất do gia công gây ra bên trong vật liệu — vốn có thể dẫn đến nứt mỏi về sau — thường đòi hỏi kiểm tra không phá hủy để phát hiện; sự phân biệt này trở nên quan trọng khi đánh giá nguồn cung cấp cánh tuabin mới.
Navi Power Technology chuyên về các cánh quạt nén được rèn chính xác với hình dạng cánh tuabin có dung sai thấp. Quy trình rèn độc quyền của chúng tôi đạt được dung sai kích thước cánh tuabin ở mức 0,1–1 mm gần đúng với hình dạng cuối cùng, giúp giảm lượng vật liệu cần gia công cơ khí trong các công đoạn xử lý tiếp theo đối với hình dạng cánh tuabin và góp phần đảm bảo tính nhất quán về chất lượng bề mặt cuối cùng. Đối với các kỹ sư mua hàng đang đánh giá nhà cung cấp cánh quạt cho các ứng dụng phát điện hoặc bảo trì – sửa chữa – đại tu (MRO), chúng tôi sẵn sàng trao đổi kỹ thuật dựa trên yêu cầu cụ thể của quý vị về từng cấp cánh tuabin.
