Böyük miqyaslı istehsal olunan reaktiv mühərrik pərlərinin eyniliyini necə təmin etmək olar?

Böyük miqyaslı istehsal olunan reaktiv mühərrik pərlərinin eyniliyini necə təmin etmək olar?

Əgər siz turbina MRO və ya enerji istehsalı alım sahəsində işləyirsinizsə, bilirsiniz ki, tək bir reaktiv mühərrik pərəsini təmin etmək bir şeydir — lakin iki yüz ədəd eyni davranış göstərən pərəsi təmin etmək tamamilə başqa bir şeydir. Dəqiq döyülən kompressor komponentləri ilə işləyərkən yaşadığım təcrübəyə görə, operatorlardan ən çox eşitdiyimiz şikayətlər xəttin ilk pərəsindən deyil, on beşinci partiyadan, fövqəladə təkrar sifarişdən və ya gələn və eyni şəkildə oturmayan əvəz edici pərələr dəstindən qaynaqlanır. Tam da burada kütləvi istehsal üçün keyfiyyət idarəetməsi həqiqətən sınanır.

Bu məqalə, reaktiv mühərrik pərələrinin kütləvi istehsalında performansın sabitliyini təmin etmək üçün istehsalçılar və alım mühəndislərinin praktik üsullarını izah edir — çünki fırlanan kosmik texnika üçün dəyişkənlik yalnız keyfiyyət məsələsi deyil. Bu, təhlükəsizlik məsələsidir.

Kütləvi istehsal olunan reaktiv mühərrik pərələrində sabitliyin əhəmiyyəti nədən irəli gəlir?

Turbokompressor və ya turbin bölməsində yerləşən bir reaktiv mühərrik pərdəsi ümumi mexaniki komponent deyil. Hava axını, təzyiq nisbətləri və istilik keçirilməsi kimi parametrlərin müəyyən iş rejimlərində idarə edilməsi üçün onun aerodinamik profili dəqiq hesablanır. Pərdənin profili, qalınlıq paylanması, çənbər uzunluğu və oturma hissəsinin həndəsisi aerodinamik səmərəliliyi və optimal enerji çevrilməsini təmin etmək üçün çox dar toleranslarla hazırlanır. Belə ki, kiçik sapmalar belə hava axını nümunələrini pozaraq, dərəcənin səmərəliliyini azalda və ya xidmət müddətini qısaldan gərginlik yığılması yarada bilər.

Turbina qrupları ilə işləyən operatorlar üçün — birləşdirilmiş tsikllı enerji stansiyalarında və ya sənaye qaz turbinalarında — əvəz edilən pərçim dəstləri üzrə eynilik birbaşa təmir vaxtının planlaşdırılmasına, yenidən quraşdırılma zamanı titrəmə balansına və uzunmüddətli performansın proqnozlaşdırılmasına təsir edir. Müasir turbina mühərrikleri, tələbkar termal və mexaniki yüklər altında on minlərlə iş saatı ərzində pərçim ömrünü təmin etmək üçün hazırlanmışdır. Kütləvi istehsal olunan reaktiv mühərrik pərçimlərinin partiyaları üzrə bu performansı saxlamaq proses mühəndisliyi disiplinasını tələb edir — yalnız niyyət ölçüsüz fərqini aradan qaldırmır.

Pərçim istehsalında eyniliyin pozulmasının əsas səbəbləri

Eynilik problemi həll etmək üçün dəyişkənliyin faktiki olaraq prosesə harada daxil olduğunu başa düşmək faydalıdır. Qapalı kalıpda isti dövürmə — ki, bu da kompressor pərçimlərinin standart istehsal üsuludur — ölçüsüz dəyişkənliyin bir neçə yaxşı sənədləşdirilmiş mənbəyini ehtiva edir:

• Kalıbın istehsal seriyaları ərzində aşınması: Dövme kalıpları təkrarlanan termal dövrlər və mexaniki yüklər altında qradual olaraq deformasiyaya uğrayır. Aktiv monitorinq və planlaşdırılmış kalıp əvəzi və ya ölçüsünün dəyişdirilməsi olmadan, pərdənin həndəsi formaları partiyadan partiyaya dəyişir.
• Qəlib temperaturunun dəyişməsi: Qəlibin isidilmə temperaturundakı kiçik fərqlər dövmdə material axını davranışını təsir edir. Temperatur pəncərələri sıx nəzarət altına alınmazsa, qanad kəsiyinin həndəsi forması gözlə görünməyən, lakin KMM məlumatlarında aydın görünən şəkildə dəyişə bilər.
• Xammalın partiyadan partiyaya dəyişməsi: Eyni ərinti spesifikasiyası daxilində belə, materialın istiliklərində mexaniki xassələr dəyişə bilər. Gələn materialın izlənilməsi təmin edilmədikdə sahədə baş verən bir arızanı müəyyən istehsal seriyasına bağlamaq demək olar ki, mümkün deyil.
• Dövmədən sonrakı prosesin sürüşməsi: Isı emal dövrləri, səth şəraitləndirilməsi və hər hansı bitirici əməliyyatlar istehsal seriyaları üzrə sabit saxlanılması tələb olunan parametrlərə malikdirlər. Yaxşı döyülmüş bir pərə, əgər istilik emalı düzgün idarə edilməmişsə, yenə də spesifikasiyadan kənara çıxa bilər.

Bu, ekzotik qüsurlu rejimlər deyil — bu, yüksək həcmdə reaktiv mühərrik pərələrinin istehsalı üzərində işləyən hər bir təchizatçı tərəfindən idarə edilməli olan standart çətinliklərdir. Sabit və qeyri-sabit təchizatçılar arasındakı fərq adətən bu dəyişənlərin aktiv şəkildə idarə edilməsi və ya passiv şəkildə tolerasiya edilməsi ilə müəyyən olunur.

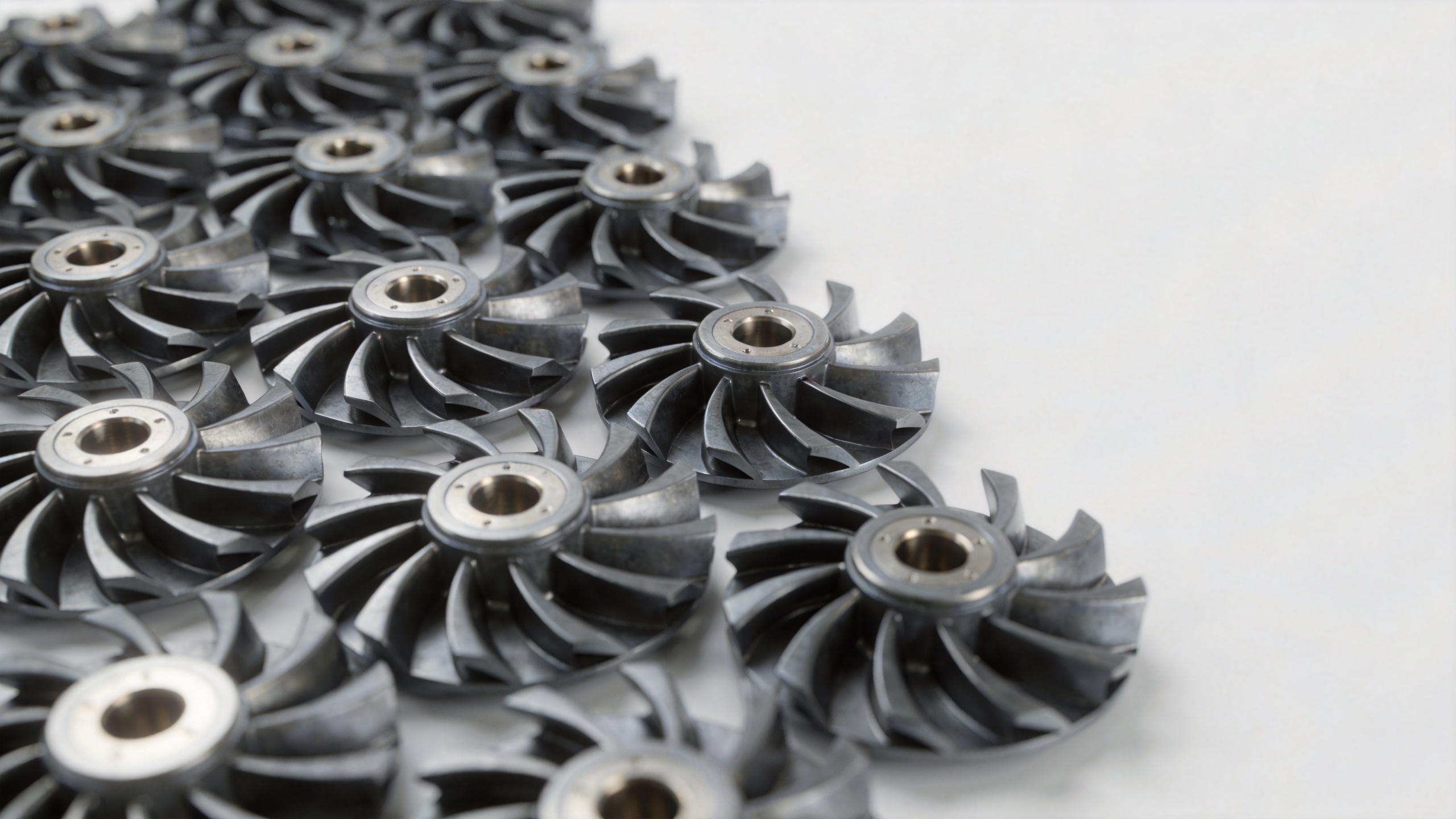

Böyük miqyasda istehsal olunan reaktiv mühərrik pərələrinin sabitliyini təmin etməyin beş üsulu

1. Az imkanlı dəqiqlik idarəetməsi ilə qapalı kalıp döyməsi

Dövürmə prosesinin özü əsasdır. Hava qanadı ölçülərinin çox dar toleransla saxlanıldığı dəqiq dövürmə, aşağı səviyyəli emal üçün tələb olunan iş həcmi azaldır və həndəsi dəyişkənliyin yığılma ehtimalını məhdudlaşdırır. Yaxşı baxılmış kalıplar və proses disiplini ilə əsas hava qanadı kəsiklərində 0,1–1 mm dövürmə icazəsi əldə etmək mümkündür; bu da nəticədə detalların son ölçülərinin proqnozlaşdırılmasını konvensiyonel yüksək icazəli yanaşmalara nisbətən əhəmiyyətli dərəcədə yaxşılaşdırır.

Bəzi istehsalçılar həmçinin 1-dən 3-ə qədər kalıp yanaşmasından — bir kalıp dəstində bir neçə pərçin istehsal etməkdən — istifadə edirlər; düzgün tətbiq edildikdə bu, kalıp həndəsəsinin bütün mövqelərdə yoxlanılması şərti ilə ölçü təkrarlanabilirliyini itirmədən detalların maya qiymətini yaxşılaşdıra bilər.

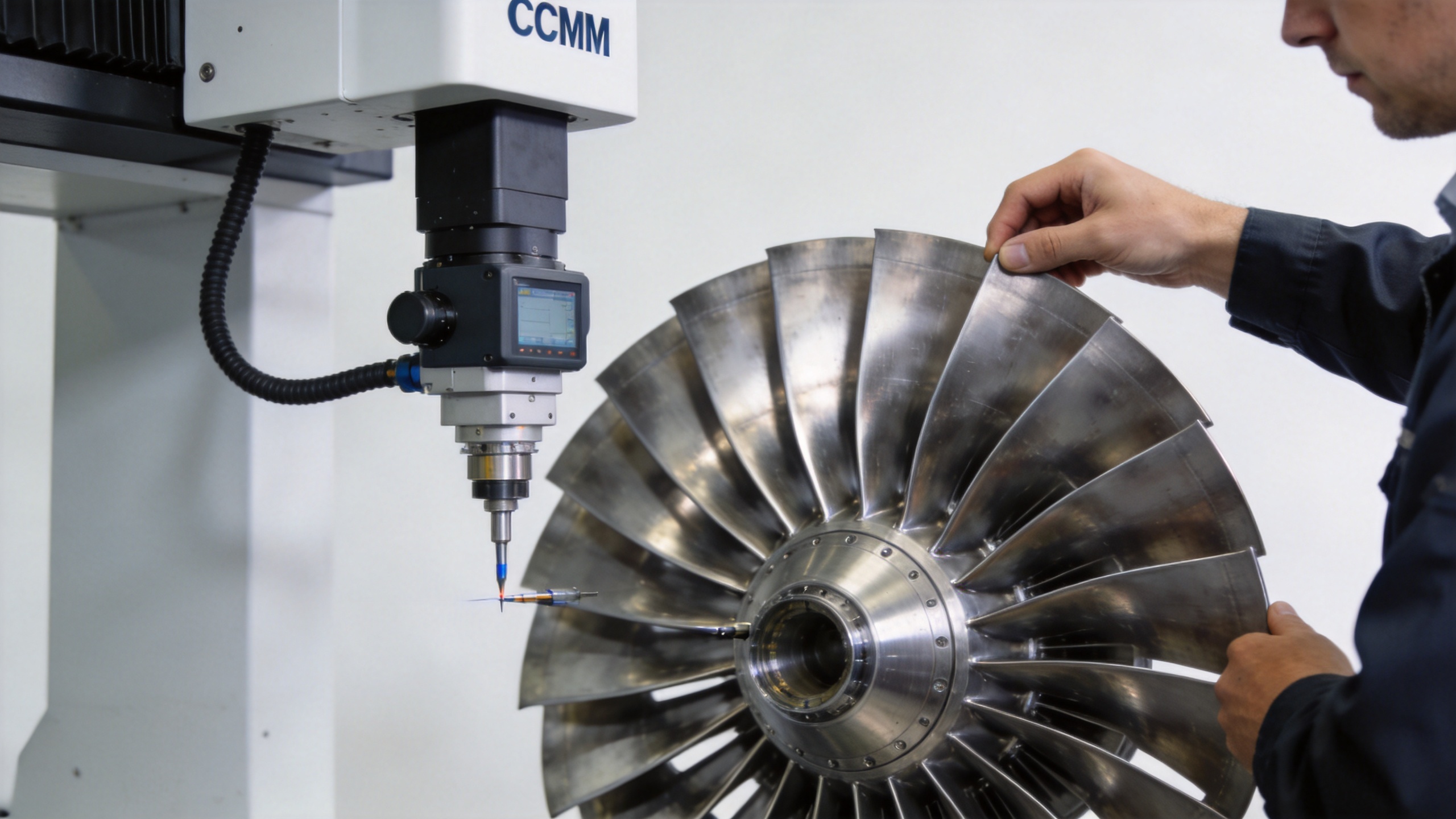

2. CMM və ya 3D skanerlə partiya üzrə ölçü yoxlaması

Yoxlama protokolu istehsal prosesindən eyni qədər vacibdir. Kütləvi istehsalda hər partiyada nümayəndəlik edən nümunənin koordinat ölçmə maşınları (CMM) və ya strukturlaşdırılmış işıqdan istifadə edən 3D tarama ilə yoxlanılması cari partiyada nominal həndəsəyə uyğunluq dərəcəsi haqqında miqdarlı məlumat verir. Bu yalnız keçdi/keçmədi yoxlaması deyil; məlumatlar partiyalar üzrə trendləşdirilməlidir ki, kalıp aşınması və ya proses sürüşməsi kimi problemlər onlar rədd olunma hadisələrinə çevrilənə qədər erkən aşkar edilsin.

Təchizat komandaları üçün təchizatçınızdan partiya üzrə ölçmə yoxlaması hesabatlarını — çertyoj toleranslarına uyğun əsas en kəsiklərin ölçülmüş dəyərlərini göstərən — tələb etmək kütləvi istehsal performansının sabitliyini yoxlamağın ən birbaşa üsullarından biridir. Əgər təchizatçı bu sənədləri təqdim edə bilmirsə, bu, həcmli sifariş verilməzdən əvvəl qeyd edilməyə layiqdir.

3. Hər bir pərçimi istehsal dövrünə bağlayan istilik partiyası izlənəbilərliliyi

İzlənəbilərlilik tez-tez bir şey səhv getdikdə qiymətləndirilir. Sahədə bir problem baş verdikdə — qeyri-adi aşınma, quraşdırmadan sonra gözlənilməz ölçüsüz dəyişiklik və ya titrəmə anomaliyası — təsirlənmiş pərçimləri müəyyən bir dövür və istilik emalı partiyasına qədər izləmək kök səbəb analizini mümkündür edir. Bu əlaqə olmadan siz sistematik problemin tək-tək simptomlarından diaqnoz qoymağa çalışırsınız.

Sərt izlənəbilərlilik sistemi hər bir çatdırılmış pərçimi onun dövür istehsalı qeydlərinə, material istilik sertifikatına, istilik emalı jurnalına və yoxlama məlumatlarına bağlayır. Yaşlanan turbinləri idarə edən MRO xidmət təminatçıları üçün bu cür sənədləşdirmə izi gələn keyfiyyət idarəetməsinin bir hissəsi kimi artan dərəcədə gözlənilir.

4. Hər çatdırışla material sertifikatı

Materialın sabitliyi həndəsi sabitliyin əsasını təşkil edir. Ərintinin tərkibi döymə qabiliyyətini, istilik emalına verdiyi cavabı və uzunmüddətli mexaniki davranışını təsirləyir. Hər çatdırılan partiyaya daxil olan mill sertifikatı — ərintinin tərkibini və əsas mexaniki xüsusiyyətlərini əhatə edir — qəbul edən yoxlama komandalarına fabrikə daxil olan materialın nəyə uyğun olduğunu, yalnız etiketlənənə deyil, təyin olunan spesifikasiyalara uyğun olduğunu təsdiqləməyə imkan verir.

Bəzi müştərilər, məsələn, enerji istehsalı turbinlərində reaktiv mühərrikin pərlərinin dəyişdirilməsi kimi tətbiqlər üçün yeni təchizatçıdan mal alma və ya təchizatçı dəyişikliyindən sonra yeni material partiyasının tətbiqi zamanı dövri olaraq üçüncü tərəf tərəfindən materialın doğrulanmasını da tələb edirlər.

5. İstehsal seriyaları üzrə dəyişkənliyi minimuma endirmək üçün proses idarəetmə protokolları

Nəticədə, yuxarıda qeyd olunan bütün tədbirlər əsas istehsalat prosesinin disiplinası tərəfindən dəstəklənir. Sənədləşdirilmiş proses parametrləri — dövranma temperaturu, kalıpqabağında isidilmə protokolları, istilik emalı dövrü spesifikasiyaları, səth emalı prosesi pəncərələri — versiya nəzarətində saxlanmalı və audit edilə bilər. Hər hansı bir proses parametrinə daxil edilən dəyişikliklər rəsmi proses dəyişikliyi qiymətləndirməsini tələb etməlidir; bu, smenalar arasında qeyri-rəsmi tənzimləmə deyil.

Zamanla təkrar sifarişlər verən müştərilər üçün müəyyən bir pərvanə dizaynı üçün təchizatçının doğrulanmış proses qeydlərini saxlayıb-saxlamadığını və ya proses dəyişikliklərinin müştəriyə bildirilməsini tələb edib-etmədiyini soruşmaq, «sabitlik» anlayışının onların istehsalat obyektində əslində nə demək olduğunu daha aydın göstərir.

Keyfiyyət sistemləri ilə bağlı təchizatçıya verməli olduğunuz suallar

Böyük miqyaslı reaktiv mühərrik pərvanələrinin alınması üçün təchizatçıyı qiymətləndirərkən bir neçə düzgün sual onların faktiki keyfiyyət imkanları haqqında çox şey açıqlayır:

• Aeroqanadın əsas kəsişmələri üzrə CMM və ya 3D skan məlumatları ilə təchiz olunmuş partiya səviyyəli ölçmə yoxlama hesabatlarını təqdim edə bilərsinizmi?
• Sizin kalıp dəyişdirilmə və ya bərpa edilmə cədvəliniz nədir və siz istehsal seriyaları üzrə ölçmə sapmalarını necə izləyirsiniz?
• Təhvil verilən hər bir pərçim üçün tam istehsal və yoxlama qeydlərinə keçid verən istilik partiyası izlənəbilərliliyi təmin edirsinizmi?
• Gələn materialların doğrulanması prosesini necə idarə edirsiniz — yalnız zavod sertifikatı ilə, yoxsa əlavə gələn yoxlamalarla?
• Sizin proses dəyişikliklərini idarə etmə protokolunuz nədir? Prosess parametrləri dəyişdiriləndən əvvəl müştərilərə əvvəlcədən xəbərdarlıq verilirmi?

Bu suallar qarşıdurma məqsədli deyil — yetkin keyfiyyət sistemi olan hər hansı bir təchizatçı onlara asanlıqla cavab verməlidir. Cavablar qeyri-müəyyən olarsa və ya əsas sənədlərin alınması üçün yüksək səviyyəli rəhbərliyə müraciət tələb olunarsa, bu, müvafiq tesisdə kütləvi istehsalın performans sabitliyinin faktiki olaraq necə idarə edildiyi barədə mənası olan bir şey bildirir.

Sabit təchizat əlaqəsinin qurulması

Seri istehsal olunan reaktiv mühərrikin pərlərinin sifarişlərində eynilik təmin etmək yalnız bir üsul deyil — bu, bütövlükdə bir sistemdir. Bu sistem dövranma prosesindən başlayır, materialın izlənilməsi və hər partiyaya aid yoxlamadan keçir və təchizatçının keyfiyyət məlumatlarını sənədləşdirməyə və paylaşmağa hazır olması əsaslanır. Alış mühəndisləri və MRO menecerləri üçün bu nəzarət nöqtələri ətrafında aydın yoxlama siyahısı hazırlamaq və sonra kütləvi sifarişlər vermək təchizat əlaqəsinin müddəti ərzində dəyişkənlik riskini azaltmağın ən praktik üsullarından biridir.

Navi Power Technology-də bizim qaz turbininin kompressor pərləri üçün dəqiq dövranma qabiliyyətimiz tam da bu prinsiplər əsasında qurulub — ölçülərin yoxlanılması haqqında hesabatlar, istilik partiyalarının izlənilməsi və material sertifikatları hər sifariş üzrə standart çatdırılma məhsulları kimi təqdim olunur. Əgər siz xüsusi pər spesifikasiyalarınız və keyfiyyət tələbləriniz haqqında danışmaq istəyirsinizsə, zəhmət olmasa bizimlə əlaqəyə keçin. [email protected].
