Quale materiale migliora la resistenza al calore della paletta fissa della turbina a gas?

Quale materiale migliora la resistenza al calore della paletta fissa della turbina a gas?

Nella valutazione delle opzioni di materiale per una pala dello statore di turbina a gas, il confronto tra le schede tecniche fornisce solo una parte dell’informazione necessaria. Le pale dello statore nella sezione calda della turbina operano in condizioni in cui le temperature dei gas superano regolarmente i 1 093 °C (2 000 °F); la combinazione di cicli termici, flusso gassoso ossidante e sollecitazione meccanica crea un ambiente di funzionamento che mette a dura prova qualsiasi debolezza del materiale. Per gli ingegneri addetti agli acquisti e i pianificatori MRO impegnati in una decisione di approvvigionamento componenti, la domanda pratica non è semplicemente quale grado di lega sia indicato nelle specifiche del produttore originale (OEM), bensì quale sistema materiale possa garantire tale prestazione lungo l’intero ciclo operativo reale.

Questo articolo illustra i quattro approcci materiali che hanno dimostrato miglioramenti significativi nella resistenza al calore per le pale dello statore di turbina a gas, nonché le condizioni operative in cui ciascun approccio realizza i benefici dichiarati.

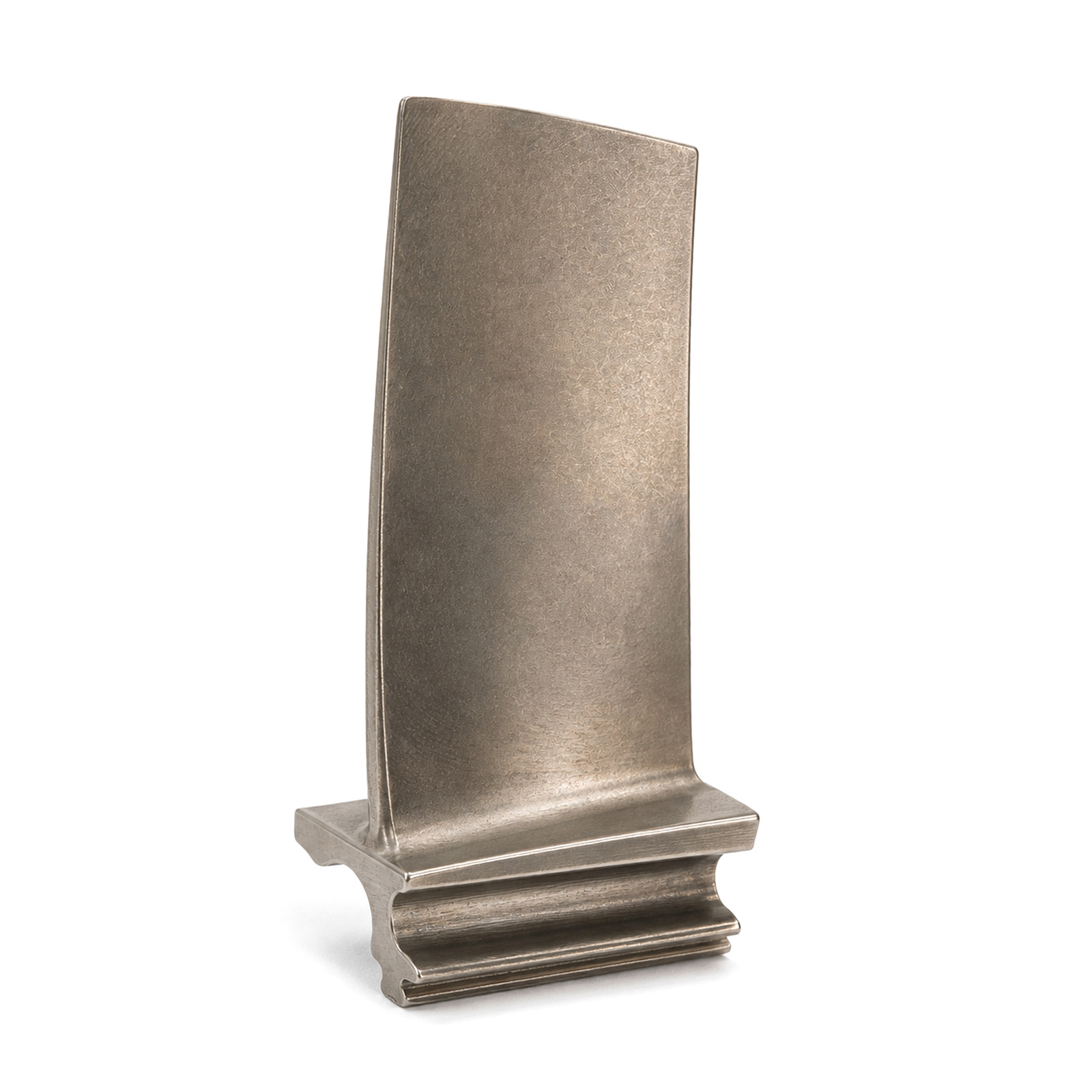

Superleghe a base di nichel: il riferimento per le palette fisse della sezione calda

Le superleghe a base di nichel — la principale classe di leghe ad alta temperatura utilizzata nella costruzione delle turbine a gas — rimangono il materiale standard per le palette fisse della turbina esposte a flussi di gas ad alta temperatura. Le proprietà fondamentali che rendono queste superleghe efficaci in tale ambiente sono la resistenza alla deformazione viscosa (ovvero la capacità di mantenere la stabilità dimensionale sotto carico prolungato a temperatura elevata), la resistenza all’ossidazione e la resistenza alla corrosione a caldo. Queste proprietà si mantengono a temperature operative alle quali acciai convenzionali o leghe di titanio perderebbero rapidamente la propria integrità strutturale.

Nella famiglia delle superleghe a base di nichel, il grado specifico della lega determina il limite massimo di temperatura efficace. Quando si seleziona una lega ad alta temperatura per componenti della sezione calda della turbina, i gradi di generazione più avanzata — quelli che incorporano metalli refrattari come renio e tantalio — offrono una maggiore capacità termica e una migliore resistenza alla deformazione viscosa rispetto ai gradi di generazioni precedenti. Per le palette fisse delle turbine a gas che operano nell’intervallo 1.093–1.204 °C, la scelta della lega deve riflettere questa distinzione. Una superlega a base di nichel di generazione inferiore potrebbe corrispondere, sulla carta, al grado di lega richiesto, ma garantirebbe una vita utile più breve in un’applicazione ad alta temperatura.

La consapevolezza che modifica maggiormente gli approcci agli acquisti: corrispondere, sulla carta, al grado di lega non equivale automaticamente a una durata equivalente nel proprio specifico ambiente operativo. Il grado di lega rappresenta un punto di partenza per la qualifica, non una garanzia di prestazioni equivalenti sul campo tra fornitori diversi o percorsi produttivi differenti.

Rivestimenti isolanti termici: Estensione dell’intervallo di temperatura efficace

I rivestimenti isolanti termici (TBC) funzionano riducendo il carico termico che raggiunge il substrato in superlega sottostante — spostando di fatto il problema termico dal metallo al rivestimento. Un sistema TBC standard è composto da due strati: un rivestimento metallico di legame, che garantisce resistenza all’ossidazione e adesione, e un rivestimento ceramico superficiale — tipicamente zirconia stabilizzata con ittria (YSZ) — che fornisce isolamento termico.

Nella pratica, i sistemi TBC possono ridurre la temperatura efficace sul substrato metallico di oltre 200 K rispetto a una paletta non rivestita operante nello stesso flusso gassoso. Questa riduzione di temperatura estende direttamente la vita a fluage e la vita ossidativa della superlega sottostante, consentendo temperature di ingresso nella turbina superiori a 1500 K mantenendo tuttavia il componente metallico entro il proprio intervallo operativo affidabile.

Se la vostra specifica di approvvigionamento o revisione richiede pale fisse con rivestimento TBC, lo stato del rivestimento sui componenti consegnati diventa un elemento critico di ispezione — non solo la lega del substrato. Lo sfaldamento o la delaminazione del rivestimento TBC rimuovono la protezione termica su cui si basa il progetto. In ambienti operativi ad alta concentrazione di polvere o particolato, i tassi di erosione del rivestimento TBC aumentano e questa indicazione sulla durata del rivestimento deve essere riesaminata alla luce delle effettive condizioni operative.

Compositi a matrice ceramica: opzione emergente per applicazioni a temperature estreme

I compositi a matrice ceramica (CMC) sono passati da programmi di ricerca a servizio produttivo nei componenti della sezione calda delle turbine, inclusi i vani statici nelle turbine a gas avanzate. I materiali CMC — tra cui il carburo di silicio con fibra in carburo di silicio (SiC/SiC), il più diffuso — offrono capacità termiche superiori a quelle degli superleghe a base di nichel, anche in assenza di raffreddamento attivo, e presentano una densità inferiore.

Nella pratica, i vani statici in CMC consentono di operare a temperature del gas più elevate, con requisiti di raffreddamento interno ridotti o addirittura eliminati. Ciò amplia lo spazio progettuale per il miglioramento dell’efficienza della turbina. Il vincolo, tuttavia, è che i vani statici in CMC richiedono processi produttivi, metodi di ispezione e protocolli di manutenzione profondamente diversi rispetto a quelli impiegati per i componenti metallici. Per i fornitori di servizi MRO e gli operatori privi di competenze consolidate nella gestione dei CMC, il costo totale di adozione va ben oltre il prezzo unitario del componente.

Allora, in termini pratici, cosa significa questo per un ingegnere addetto agli acquisti che oggi sta selezionando pale dello statore? I materiali ceramici compositi (CMC) rappresentano una scelta valida per nuove piattaforme avanzate di turbine, qualora il costruttore originale (OEM) li specifichi esplicitamente. Per programmi di manutenzione, riparazione e revisione (MRO) o di retrofit su flotte esistenti, invece, la lega superresistente a base di nichel con rivestimento termobarriera (TBC) rimane il percorso materiale più ampiamente supportato.

Rivestimenti resistenti all’ossidazione e rivestimenti barriera ambientali

Oltre ai rivestimenti termobarrieri (TBC), i rivestimenti aluminidi o MCrAlY resistenti all’ossidazione, applicati sulle pale dello statore in lega superresistente a base di nichel, offrono una protezione superficiale contro i meccanismi di corrosione a caldo che, col tempo, degradano le proprietà della lega di base. Questi rivestimenti risultano particolarmente rilevanti per turbine alimentate da combustibili contenenti livelli elevati di zolfo o di altre impurità, poiché, in tali condizioni, l’attacco da corrosione a caldo sulle superfici della lega non protetta accelera significativamente il processo di degrado.

I rivestimenti protettivi ambientali (EBC) svolgono una funzione analoga per i componenti in CMC, proteggendo la matrice di carburo di silicio dall’ossidazione causata dal vapore acqueo nel flusso di gas di combustione. L’integrità degli EBC è operativamente critica per le palette fisse in CMC quanto lo è l’integrità dei rivestimenti termici (TBC) per i componenti metallici.

Scelta del materiale più adatto per la vostra applicazione su palette fisse

Se sia più indicata una lega superresistente a base di nichel, un componente rivestito con TBC o una pala fissa in CMC dipende da diversi fattori, non da una risposta universale:

• Intervallo di temperatura operativa: Per le palette fisse della sezione calda con temperatura di ingresso superiore a 1.000 °C, le leghe superresistenti a base di nichel di ultima generazione con rivestimento TBC rappresentano il punto di partenza standard. I motori a turbina che operano vicino o oltre il limite pratico dei componenti metallici sono quelli per cui i materiali CMC diventano rilevanti.
• Architettura di raffreddamento: Le configurazioni di palette fisse raffreddate internamente interagiscono direttamente con la scelta del materiale: i sistemi TBC ampliano il margine termico per una data configurazione di raffreddamento, mentre i materiali CMC possono ridurre la richiesta di aria di raffreddamento.
• Ambiente operativo: Il carico di particolato, la qualità del combustibile e l'umidità influenzano sia i tassi di erosione del TBC sia la gravità della corrosione a caldo. Queste condizioni devono essere considerate nella scelta dei rivestimenti e negli intervalli di ispezione.
• Manutenzione e catena di approvvigionamento: La documentazione di certificazione dei materiali, la tracciabilità della classe di lega e i dati di ispezione dimensionale per le palette fisse sono consegne standard fornite da fornitori qualificati di forgiatura di precisione. Questi documenti consentono l’ispezione in ingresso e supportano le indagini sulla qualità, ove necessario.

All’inizio di un ciclo di approvvigionamento è naturale concentrarsi sulla classe di lega come criterio principale di selezione. Nel corso di più cicli di revisione, il predittore più affidabile del costo totale è la combinazione dei dati sulle prestazioni del materiale, della tracciabilità del fornitore e dello stato del rivestimento alla consegna — non semplicemente la designazione nominale della lega.

Conclusione

Per le palette statoriche delle turbine a gas, la resistenza al calore è garantita da un sistema di materiali piuttosto che dalla scelta di un singolo materiale. La selezione della lega ad alta temperatura appropriata fornisce la base strutturale; i rivestimenti termoisolanti estendono il campo di temperatura efficace isolando il substrato; i materiali compositi ceramici (CMC) offrono un limite superiore di temperatura per applicazioni in cui i componenti metallici raggiungono i loro limiti. La scelta più adatta alla vostra applicazione dipende dal regime di temperatura specifico, dalla progettazione del sistema di raffreddamento, dall’ambiente operativo e dalle infrastrutture di manutenzione — non da una semplice classifica dei materiali. Se la vostra priorità è la prevedibilità della durata operativa, partirete dalla tracciabilità della certificazione del materiale e dagli standard sullo stato dei rivestimenti, prima ancora di concentrarvi esclusivamente sulla qualità della lega.
