Kan een fabriek vervangingsbladen produceren voor oude turbine-luchtcompressoreenheden?
Als MRO-dienstverlener die ervaring heeft opgedaan met de logistiek rond het inkopen van bladen voor verouderende elektriciteitscentrale-apparatuur, kan ik u vertellen dat de vraag of een fabriek vervangingsonderdelen kan produceren voor oude turbine-luchtcompressoreenheden regelmatig wordt gesteld. Exploitanten gebruiken niet noodzakelijkerwijs de nieuwste generatie machines. Veel installaties zijn nog steeds afhankelijk van gasturbines die oorspronkelijk in de jaren tachtig en negentig in bedrijf zijn gesteld, en het feit is dat originele apparatuurfabrikanten (OEM’s) niet consequent actieve vervangingsonderdelenprogramma’s onderhouden voor elk model gedurende de volledige levensduur van het apparaat.
Het korte antwoord is ja — een gekwalificeerde precisiesmeedfabriek kan vervangingsmessen produceren voor oudere turbine-luchtcompressoreenheden. Maar het is belangrijk om te begrijpen hoe dit proces verloopt en welke vereisten het stelt, voordat u een beslissing neemt over de levering.
Waarom oude turbine-luchtcompressoreenheden nog steeds vervangingsmessen nodig hebben
Industriële gasturbines zijn ontworpen voor een lange operationele levensduur. Bij elektriciteitsopwekking en industriële procesapplicaties is het niet ongebruikelijk dat een turbine gedurende 25 tot 40 jaar actief in gebruik blijft. Gedurende die periode ondergaan compressormessen vermoeiingscycli, erosie door zwevende deeltjes in de lucht en in sommige gevallen corrosie door de omgeving waarin ze werken. Regelmatig inspecteren en messen vervangen behoren tot de standaardonderhoudsactiviteiten, ongeacht of de oorspronkelijke fabrikant (OEM) nog steeds actieve ondersteuning biedt.
Wanneer het oorspronkelijke leveringsprogramma voor een specifiek turbine-model wordt stopgezet of beperkt beschikbaar is, staan exploitanten en hun MRO-partners voor een inkoopprobleem. Het alternatief voor het vinden van vervangende onderdelen is ofwel het buiten gebruik stellen van de eenheid — wat aanzienlijke inkomens- en operationele kosten met zich meebrengt — ofwel een volledige turbinevervanging, wat zelden haalbaar is voor een eenheid die in alle andere opzichten nog adequaat presteert. De vraag naar vervangende onderdelen van alternatieve fabrieksbronnen is daarom een structurele kenmerk van de industriële turbine-aftermarket, geen randgeval.
Hoe een fabriek vervangingsbladen kan produceren zonder het oorspronkelijke OEM-programma
Het technische traject voor het produceren van vervangingsbladen voor een oude turbine-luchtcompressoreenheid hangt af van de beschikbare referentiedocumentatie. Er zijn twee primaire scenario’s:
Wanneer de originele tekeningen beschikbaar zijn
Indien de exploitant of MRO-aanbieder toegang heeft tot de oorspronkelijke constructietekeningen — afmetingsspecificaties, luchtstroomprofielgegevens, wortelgeometrie en materiaalkwaliteit — kan een precisiesmeedfabriek direct op basis van die documenten werken. Het proces omvat het ontwikkelen van gereedschappen, de productie en inspectie van het eerste exemplaar en de verificatie van de afmetingsconformiteit ten opzichte van de tekening. Fabrieken met ervaring in het productieproces van compressorbladen per specifieke turbinefase voor industriële turbines kunnen deze aanpak efficiënt uitvoeren, mits de tekeningen volledig zijn en in een formaat dat de fabriek kan interpreteren.
In de praktijk was de inzicht die mijn aanpak van de aankoop van oude onderdelen veranderde het volgende: het op papier overeenkomen van een legeringskwaliteit betekent niet automatisch een gelijkwaardige levensduur in uw specifieke bedrijfsomgeving. Het vermogen van een fabriek om de warmtebehandelingsparameters te beheersen, mechanische eigenschappen per partij te verifiëren en een consistente profielform (airfoil geometry) gedurende een productieloop te leveren, is even belangrijk als de materiaalaanduiding op de tekening.
Wanneer originele tekeningen ontbreken

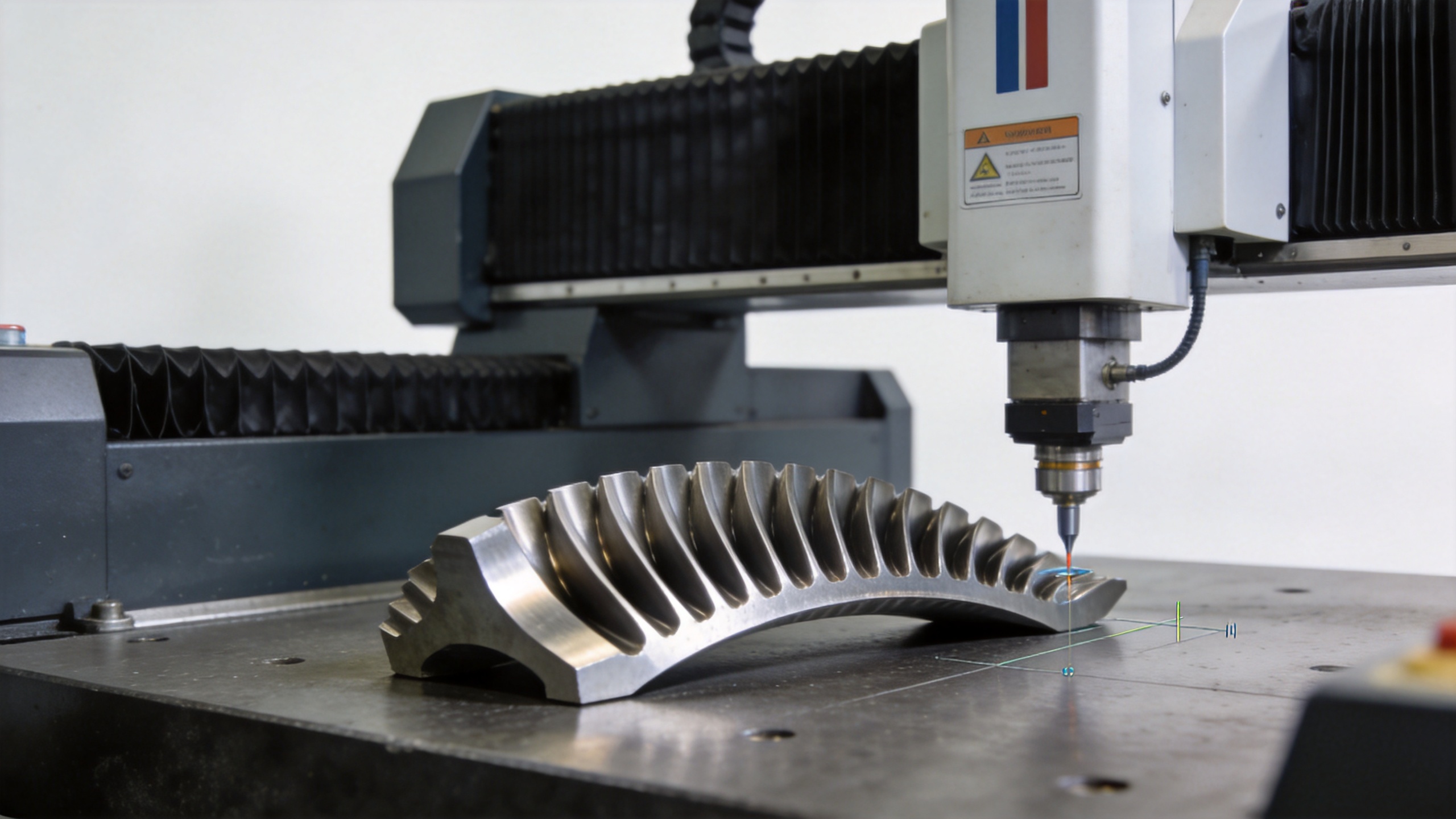

Bij oudere onderdelen waarvan de documentatie verloren is gegaan, niet aan de gebruiker is verstrekt of slechts in onvolledige vorm bestaat, is reverse engineering op basis van een fysiek voorbeeldmateriaal de geaccepteerde industrienorm. Dit proces omvat nauwkeurige meting van een referentieblad — met behulp van coördinatenmeetmachines (CMM) of 3D-scanning om luchtklepdoorsneden (airfoil cross-sections), wortelprofiel en belangrijke afmetingskenmerken vast te leggen — en het gebruik van deze metingen als basis voor een fabricagespecificatie.
Dit is geen gokwerk. Reverse engineering door gekwalificeerde specialisten op het gebied van turbinecomponenten is een standaardmethode die wordt gebruikt door onafhankelijke MRO-onderdelenleveranciers en gespecialiseerde smederijen om oude installaties te ondersteunen. De cruciale variabele is de nauwkeurigheid van de metingen en het vermogen van de fabriek om de gemeten gegevens om te zetten in een consistente smeedprocedure. Turbinemontage- en onderhoudsingenieurs die vertrouwd zijn met toepassingen van oude compressorbladen constateren over het algemeen dat het succes van een reverse-engineeringprogramma afhangt van de kwaliteit van het referentievoorbeeld en de strengheid van de inspectie van het eerste artikel — en niet van de betrokkenheid van de oorspronkelijke OEM.
Waar u op moet letten bij een fabriek voor de levering van retrofitbladen voor oude units
Niet alle smeedbedrijven beschikken over de capaciteit of ervaring om vervangingsonderdelen te produceren voor oude turbine-luchtcompressoreenheden. Bij het beoordelen van een fabrieksleverancier voor een retrofitprogramma voor een oude eenheid, onderscheiden zich meerdere factoren consistent bij geschikte leveranciers:
- Beoordeling van maatwerktekeningen en technische pre-salesondersteuning: Een geloofwaardig fabrieksbedrijf biedt aan uw tekeningen of voorbeeldspecificatie te beoordelen voordat het zich verbindt tot een productieofferte. Deze beoordeling valideert de afmetingscompatibiliteit en identificeert eventuele technische overwegingen die specifiek zijn voor het turbine-model.
- Inspectierapport voor het eerste monster (FAIR): Voor maatwerkbladen wordt met een FAIR-document de afmetingsconformiteit ten opzichte van de klantspecificatie vastgelegd voordat de productieloop wordt vrijgegeven. Dit is bijzonder belangrijk voor vervangingsonderdelen voor oude eenheden, waarbij geen bestaande leveringspartij is om mee te vergelijken.
- Materiaalcertificering en traceerbaarheid per warmtebatch: Elke levering van bladen moet vergezeld gaan van een molenverklaring die de legeringscompositie en mechanische eigenschappen documenteert, plus batchtraceerbaarheid die de onderdelen koppelt aan hun productierun. Dit is een basisdocumentatievereiste voor naleving van onderhoudsregistratie in de meeste bedrijfsomgevingen.
- Dimensionele inspectierapportage per leveringsbatch: CMM- of 3D-scanninggebaseerde inspectierapporten per leveringspartij verstrekken de inkomende inspectieteam objectief bewijs van conformiteit, zonder dat volledige hermeting intern vereist is.
- Niet-destructieve testmogelijkheid (NDT): Voor retrofittoepassingen op hoogkritieke oude units bieden ultrasone of fluorescerende penetrantinspectie opties een extra laag integriteitsverificatie bovenop dimensionele en visuele controles.
Praktische overwegingen bij aankoop voor retrofit van oude units
Het inkopen van vervangende bladen voor een oude turbine-luchtcompressoreenheid via een fabriek is een haalbare optie, maar vergt meer levertijd en voorafgaande coördinatie dan het bestellen via een actief OEM-programma. Technische voorverkoopbeoordeling, productie van het eerste exemplaar en kwalificatie-inspectie verlengen doorgaans de initiële inkoopcycli. U kunt terecht afvragen of dit de moeite waard is vergeleken met andere opties — en het eerlijke antwoord hangt af van de verwachte resterende levensduur van de eenheid en de kosten van eventuele alternatieve stilstand.
Voor exploitanten die eenheden beheren met jaren resterende nuttige levensduur, is de totale kostenberekening meestal gunstig voor investering in een gekwalificeerde alternatieve fabrieksbron. Zodra een eerste-artikelkwalificatie is voltooid en een partijdossier is opgesteld, verlopen herhalingsbestellingen van dezelfde fabriek op basis van standaardproductie. De initiële kwalificatie-investering wordt omgezet in een langetermijnleverrelatie die de resterende levensduur van de eenheid bestrijkt — wat aanzienlijk kosteneffectiever is dan de turbine geheel te vervangen.
Enkele praktische opmerkingen uit de inkoopervaring met deze programma’s:
- Flexibele minimale bestelhoeveelheden bij fabrieken met ervaring in levering van legacy-bladen betekenen dat proefbestellingen voor kwalificatiedoeleinden meestal haalbaar zijn zonder dat volledige productiecommitteringen nodig zijn.
- Vooruitgaande bestellingen op basis van geplande revisieperiodes verbeteren de leveringstiming — productieplanning kan worden gesynchroniseerd met uw onderhoudscalender zodra een fabrieksrelatie is opgebouwd.
- Technische documentatie in het Engels van Chinese smederijen is aanzienlijk verbeterd; fabrieken met ervaring in exportleveringen naar internationale markten verstrekken routinematig gecertificeerde documentatie in formaten die voldoen aan de kwaliteitseisen van westerse exploitanten.
De essentie van fabrieksgeproduceerde vervangingsmessen
Voor oude luchtcompressoreenheden met turbines waarvan de OEM-leveringsprogramma’s inactief of beperkt zijn, kunnen precisiesmeedfabrieken met de juiste technische expertise en een kwaliteitsgerichte procesinfrastructuur betrouwbaar vervangende onderdelen produceren. De combinatie van op maat gesmeed materiaal op basis van tekeningen, reverse engineering op basis van monsterbladen en strenge inspectie van het eerste artikel en van batches maakt dit een technisch verantwoorde inkooproute — mits u een fabriek selecteert met bewezen ervaring in compressorbladen, en niet een algemene componentenfabrikant.
De belangrijkste vragen die u aan elke fabriek moet stellen voordat u een bestelling plaatst voor een retrofit-blad voor een oud apparaat zijn: Kunnen zij uw tekeningen of een monsterblad beoordelen en een technische voorverkoopbeoordeling leveren? Kunnen zij een eerste-artikelinspectierapport verstrekken voordat de productie wordt vrijgegeven? Welke materiaalcertificering en traceerbaarheidsdocumentatie nemen zij op in de zending? Een leverancier die deze vragen zelfverzekerd beantwoordt en voorbeelddocumentatie kan tonen, verdient een gedetailleerd overleg.
Navi Power Technology, gevestigd in Qingdao, Shandong, is gespecialiseerd in precisiegesmede compressorbladen voor industriële gasturbines en heeft ervaring met het leveren van vervangingsbladen voor niet-standaard- en oudere turbinemodellen — inclusief productie op basis van door de klant verstrekte tekeningen en reverse-engineeringprogramma’s op basis van monsters. [email protected]of bezoek global.compressorblade.com .
