Hmotnost kované části turbíny je kritickým technickým parametrem, který přímo ovlivňuje výkon výroby elektrické energie, složitost výroby a provozní spolehlivost. Od lehkých lopatek kompresoru po obrovské rotory nízkotlakých turbín přesahující 70 tun se rozsah hmotnosti kovaných částí turbín liší o několik řádů v závislosti na konkrétním použití. [Kontaktujte náš tým pro kování] pro odborné poradenství ohledně optimalizace specifikací kovaných částí turbín podle vašich konkrétních požadavků na výrobu elektrické energie. Tato komplexní příručka analyzuje technické faktory určující hmotnost kovaných částí turbín a výrobní omezení definující to, co je prakticky dosažitelné.
Hmotnost kovaných částí turbín v různých aplikacích výroby elektrické energie
Hmotnost kované součásti turbíny se výrazně liší podle různých aplikací v oblasti výroby elektrické energie. U plynových turbín se hmotnost kované součásti turbíny, například lopatky kompresoru nebo turbínového kotouče, obvykle pohybuje od několika kilogramů až po přibližně 5 tun pro průmyslové jednotky. Například kovaný turbínový kotouč pro plynovou turbínu o výkonu 50 MW může vážit přibližně 2 tuny, zatímco hřídel velké průmyslové plynové turbíny – která je kritickou kovanou součástí turbíny – může dosáhnout až 10 tun. Parní turbíny vyžadují výrazně těžší komponenty; vysokotlaký rotor je často kovanou součástí turbíny s hmotností mezi 5 a 20 tunami. V rozsáhlých jaderných elektrárnách představuje nízkotlaký rotor kovanou součást turbíny, jejíž hmotnost může přesáhnout 70 tun. Kování hydroelektrických turbín patří mezi nejtěžší v celém průmyslu: Francisova turbínová kola pro jednotku o výkonu 200 MW jsou kovanými součástmi turbíny s hmotností až 50 tun a Peltonovo kolo je kovanou součástí turbíny, jejíž hmotnost se může blížit 100 tunám. Tyto údaje ukazují, že hmotnost kované součásti turbíny je přímo spojena s konkrétní aplikací a výkonem generující jednotky. Pochopení těchto hmotnostních parametrů pomáhá inženýrům vybrat vhodné výrobní metody a předvídat omezení kovacího procesu, která mohou ovlivnit proveditelnost výroby.
Kapacita volného kování a její role při kování těžkých turbín

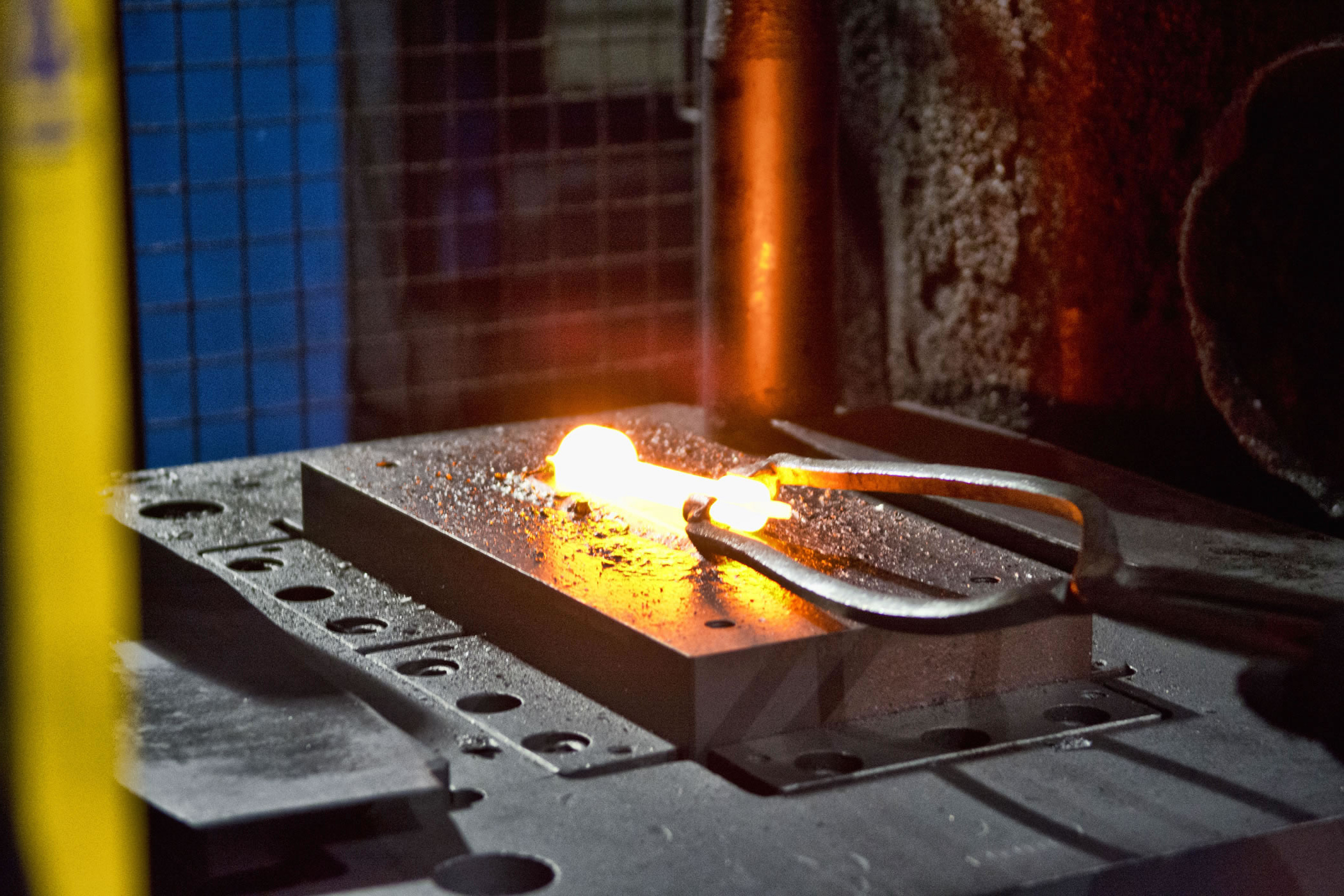

Hlavním faktorem, který určuje maximální možnou hmotnost kované části turbíny, je výběr kovacího zařízení a jeho kapacita pro volné kování. Volné kování je metoda používaná k výrobě velmi velkých kovaných částí turbín, protože tyto lisy mají sílu přesahující 15 000 tun a dokážou zpracovat ingoty, z nichž vznikne kovaná část turbíny o hmotnosti přes 300 metrických tun. Tato kapacita pro volné kování je ideální pro obrovské součásti s jednoduchými geometriemi, například hřídele rotoru. Naopak uzavřené kování se používá tehdy, vyžaduje-li kovaná část turbíny vysokou přesnost a složité tvary. Avšak protože forma úplně uzavírá polotovar, je hmotnost kované části turbíny získané touto metodou přísně omezena pevností formy a nosností lisu. V důsledku toho největší kovaná část turbíny získaná uzavřeným kováním zřídka přesahuje 5 metrických tun. Zařízení tedy působí jako hlavní prahový faktor: kapacita pro volné kování umožňuje výrobu kované části turbíny velkého rozměru, zatímco uzavřené kování vyrábí menší, ale přesnější kovanou část turbíny. U výroby velkých rotorů turbín je maximalizace kapacity pro volné kování nezbytná pro dosažení požadovaných rozměrů součásti i její strukturální integrity.
Výroba těžkého kovaného dílu pro turbínu vyžaduje výjimečnou tepelnou kontrolu, aby se zabránilo vnitřním vadám. S rostoucí hmotností cílového kovaného dílu pro turbínu se dosažení rovnoměrné teploty napříč celou tloušťkou stává exponenciálně obtížnější. I rozdíl teploty pouhých 20 °C během zpracování kovaného dílu pro turbínu může vést k nejednotnému toku materiálu a prasklinám. Proto je nutné ingoty vydržet po dobu několika hodin, aby měl výsledný kovaný díl pro turbínu po celé své tloušťce konzistentní tažnost. Během kování mohou různé rychlosti chlazení způsobit vznik chladného jádra v kovaném dílu pro turbínu, což hrozí neúplným vyplněním nebo překrytím vrstev (laps). Síla lisu musí také překonat odpor materiálu přes velké průřezy, aby bylo možné tvarovat těžký kovaný díl pro turbínu. Tyto vzájemně propojené omezení kovacího procesu znamenají, že praktický horní limit hmotnosti kovaného dílu pro turbínu není určen výhradně kapacitou lisu, ale schopností řídit rozložení tepla a tok materiálu. Spolehlivý kovaný díl pro turbínu lze vyrobit jen tehdy, jsou-li tyto omezení kovacího procesu důkladně zohledněna prostřednictvím pečlivého tepelného managementu a řízení procesu.
Mezní hodnoty kovového lití z niklových superlegur a výzvy při výběru materiálu
Výběr slitiny zásadně ovlivňuje možnou hmotnost kované části turbíny prostřednictvím teplotní kovatelnosti a strukturální stability. Niklové superlitiny, které jsou nezbytné pro disky plynových turbín, mají úzká okna kování. Překročení mezního napětí toku u 10tunového ingotu může způsobit katastrofální praskliny, což znamená, že kovaná část turbíny může být odmítnuta kvůli poruše materiálu. Porozumění mezím kování niklových superlitin je kritické, protože mez kluzu dané slitiny také ovlivňuje geometrii kované části turbíny. Pokročilé slitiny umožňují tenčí a lehčí průřezy při stejné nosné kapacitě, čímž potenciálně snižují hmotnost kované části turbíny bez ztráty výkonu. Rovněž je kritická kontrola struktury zrn u kované části turbíny. Nejednotné termomechanické zpracování v tlustých průřezech vede k nesourodým nebo hrubým zrnům, což jsou vadné stavy odmítané podle průmyslových norem jako ASTM E112. Pro vytvoření spolehlivé kované části turbíny je vyžadována úplná rekristalizace, která vyžaduje dostatečné proniknutí tepla do jádra. Pokud střed 50tunového hřídele nedosáhne dostatečné deformace, hrubá zrna neprojdou ultrazvukovou kontrolou. To stanovuje nižší hranici hmotnosti kované části turbíny, než by sám jen výkon lisu naznačoval. Navigace v rámci mezí kování niklových superlitin vyžaduje rozsáhlou validaci procesu a sledování v reálném čase, aby byla zajištěna konzistentní kvalita u velkorozměrových kování.
Škálovatelnost a odvětvové trendy – posun hranic hmotnosti
Vzhledem k rostoucím globálním požadavkům na energii se výrobní jednotky pro výrobu elektrické energie zvětšují, a schopnost vyrobit těžší kovanou součást turbíny se tak stává klíčovým faktorem konkurenční výhody. Moderní plynové a parní turbíny o výkonu přesahujícím 500 MW nyní vyžadují kovanou součást turbíny o hmotnosti blížící se 100 metrickým tunám. Pro výrobu takové těžké kované součásti turbíny investuje průmysl do výrobních kapacit nové generace. Do provozu jsou uvedeny nové hydraulické kovací lisy s otevřenou formou o únosnosti přesahující 150 MN, které jsou schopny zpracovat ingoty o hmotnosti přesahující 600 tun; tím se rozšiřuje kapacita kování v otevřené formě a umožňuje výrobu kované součásti turbíny bezprecedentní velikosti. Současně pokročilé niklové superlegury a oceli odolné proti creepu umožňují těmto těžším komponentům zachovat svou strukturální integritu, posouvají hranice možností kování niklových superlegur a zajišťují, že kovaná součást turbíny odolá extrémním tepelným i mechanickým zátěžím. Tyto inovace, integrované s reálným simulováním výrobního procesu a prediktivním tepelným modelováním, rozšiřují dosažitelný rozsah hmotností a řeší klíčová omezení kovacího procesu. Tím je zajištěno, že kovaná součást turbíny pro turbíny nové generace dosáhne vyšší účinnosti, delší životnosti a zlepšené spolehlivosti, aniž by došlo ke zhoršení kvality kování. Schopnost vyrobit masivní kovaný rotor turbíny vysoké kvality je nakonec rozhodujícím faktorem pro rozvoj moderních technologií výroby elektrické energie.
Jaký je typický rozsah hmotnosti turbínové kované součásti? Hmotnost turbínové kované součásti se výrazně liší podle aplikace: od několika kilogramů u lopatek plynových turbín až po více než 70 tun u rotorů parních turbín pro jaderné elektrárny a až 100 tun u peltonových kol hydroelektráren.
Jak ovlivňuje kapacita volně kujícího lisu hmotnost turbínové kované součásti? Kapacita volně kujícího lisu, obvykle přesahující 15 000 tun, umožňuje výrobu turbínových kovaných součástí o hmotnosti přes 300 metrických tun. Tato kapacita je nezbytná pro výrobu velkých rotorů turbín v parních a hydroelektrárnách.
Jaká jsou hlavní omezení kovacího procesu u těžkých turbínových kování? Mezi omezení kovacího procesu patří tepelné řízení, kontrola toku materiálu a požadavky na tlakovou sílu lisu. Stejnoměrnost teploty v toleranci ±20 °C je kritická pro zabránění praskání a zajištění konzistentních vlastností materiálu po celé délce turbínové kované součásti.
Proč jsou důležitá omezení kování niklových superlegur v turbínové výrobě? Mezní hodnoty kování slitin na bázi niklu jsou kritické, protože tyto materiály mají úzká okna kování. Překročení mezí tokového napětí může způsobit katastrofální praskliny, a proto je jejich správná kontrola nezbytná pro výrobu velkých rotorů turbín.
Jak se optimalizuje hmotnost kovaných částí turbín pro turbíny nové generace? Optimalizace hmotnosti kovaných částí turbín zahrnuje pokročilý výběr slitin, simulaci procesu v reálném čase a prediktivní tepelné modelování. Tyto přístupy pomáhají řešit omezení kovacího procesu a zároveň umožňují výrobu větších a účinnějších kovaných komponent pro velké turbínové rotory.
