Enhver, der har tilbragt tid på en presseværkstedsproduktionsgulv og set en smedet inconel-rotor komme ud af støbeformen, kender den stille spænding, der følger. Man har holdt temperaturen, styret pressehastigheden – og alligevel kommer emnet ud med en profil, der afviger fra tolerancegrænserne. Målnøjagtighed ved fremstilling af inconel-rotorer er én af de udfordringer, der ser håndterlig ud på en specifikationsliste, men som afslører sin reelle sværhed under produktionsforhold.

Denne artikel beskriver de praktiske mekanismer til at opnå deformationskontrol i fremstillingssekvensen for smedede inconel-rotorer: varmehåndtering, straktaktdisiplin, værktøjsdesign og efter-formningsstabilisering – faktorer, der afgør, om en færdig turbineskive opfylder målekravene – ikke den temperatur, der er angivet på en parameterliste, men hvor konsekvent disse indgange faktisk opretholdes i praksis.

Hvorfor fremstilling af Inconel-rotorer kræver omhyggelig dimensional styring

Udfordringen ved fremstilling af smedede Inconel-rotorer har en materiel baggrund. IN718's flydemodstand falder betydeligt med stigende formningstemperatur eller faldende deformationshastighed – og når ca. 260 MPa ved 1000 °C under typiske varmeformningsbetingelser. Den følsomhed betyder, at små temperaturgradienter tværs gennem billetens tværsnit giver uforholdsmæssigt store lokale forskelle i metalstrømmen, hvilket fører til ikke-uniform formudvikling og dimensional spredning på den færdige skive.

Industriel fremstilling af IN718 bruger deltafasens (δ) opløsnings temperatur – cirka 1010 °C til 1020 °C – som den øvre referencegrænse for det varmeformningsområde. Drift over delta-opløsnings temperaturen medfører risiko for ukontrolleret kornvækst; for langt under den opstår hurtig arbejdshærden og revner. Det effektive fremstillingsområde for en smedet Inconel-rotor er ca. 50–80 °C bredt, hvilket kræver systematisk styring i stedet for løs parameterhåndtering.

Temperaturstyring i den termiske smedefremgang

Varmefordeling er den primære variabel i fremstilling af smedede inconel-rotorer. En ensartet temperatur gennem stangens tværsnit (ikke kun ved overfladen) afgør, hvordan metallet bevæger sig over skivens geometri under hver presstødbelastning. Former med nav, midterplade og fælgsektioner af varierende tykkelse er særligt sårbare: køligere zoner modstår omformning, mens varmere zoner foretrækker at optage deformation, hvilket skaber strømningsgradienter, der direkte resulterer i dimensionelle variationer.

Effektiv styring af den termiske smedefremgang kræver flere discipliner:

• Gennemvarmningstid for hele tværsnittet : Stangen skal nå en ensartet varmformningstemperatur gennem hele sit tværsnit, inden den første presstødbelastning udføres. Ufuldstændig gennemvarmning er en almindelig årsag til dimensionel forsinkelse i tykke navsektioner, hvor centertemperaturen ligger bagud i forhold til overfladetemperaturen under ovn-opvarmningen.
• Begrænsning af overføringstid : Overfladeafkøling under billetoverførsel fra ovn til pres sænker temperaturen flere grader pr. sekund. For de fleste mellemstore forformninger i smedede Inconel-rotorapplikationer med stramme tolerancer bør overførselstiden typisk være under 30 sekunder.
• Genopvarmningsplanlægning mellem slag : Flerslagsformning af komplekse skiveprofiler kræver omhyggelig genopvarmningssekvens mellem presoperationer. Den kumulative varmehistorik over alle slag bestemmer mikrostrukturen og den resterende spændingstilstand i det færdige emne – ikke kun temperaturen ved det sidste slag.

Tøjningshastighed og preshastighed

At opnå deformationskontrol i fremstilling af smedede Inconel-rotorer kan man ikke udelukkende stole på varmestyring. Tovhastigheden – altså den hastighed, hvormed materialet forarbejdes ved hver presstød – afgør direkte, om IN718 flyder jævnt eller udvikler lokaliserede skærbånd og forløbere til overflade revner.

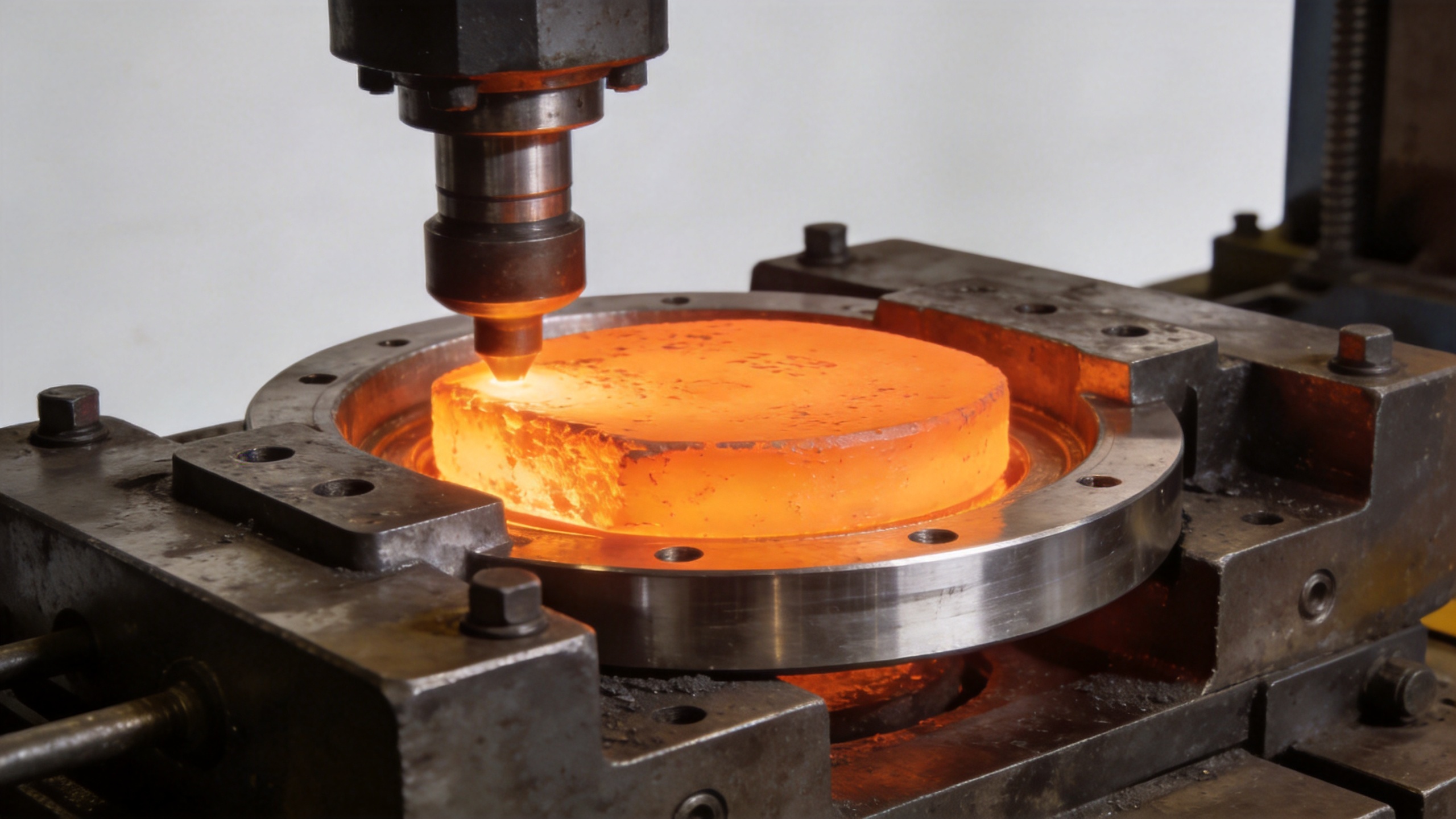

Ved for høje preshastigheder kan adiabatisk varmeopbygning i aktive deformationszoner forhøje lokale temperaturer over delta-solvus i tynde skivesektioner, selv når bulk-billettemperaturen forbliver inden for det termiske smedeforløbs vindue. Denne fejltype er velkendt i skive- og web-geometrier og forklarer, hvorfor hydrauliske presser – som tilbyder stød-for-stød-hastighedsregulering – er standardvalget for præcisions-smedede Inconel-rotoranvendelser, der kræver nøjagtig dimensionsstyring.

Nøglevariable til styring af hastighedsrelaterede dimensionsmæssige resultater:

• Valg af stemplehastighed reduceret preshastighed ved den første dieskontakt forbedrer ensartetheden ved at bremse den adiabatiske varmedannelse i tynde sektioner under formningen ved første kontakt.
• Reduktionsstrategi fordeling af den samlede reduktion over flere presstødder muliggør bedre dimensionel kontrol i hver fase, men med omkostningen af længere cykeltider – en kompromis, som erfarne forgede Inconel-rotorproducenter normalt accepterer for komponenter med høj kritikalitet.
• Retningsbestemt presretning justering af den primære reduceringsretning til den tilsigtede kornstrømningsakse forbedrer både profilens konsistens og de endelige mekaniske egenskaber – en standardpraksis ved turbinplades geometrier.

Diedesign og værktøjstemperatur

Værktøjets valg påvirker dimensionelle resultater i fremstilling af smedede Inconel-rotorer gennem dets indflydelse på overfladeafkøling ved kontakt med stempel. Koldt værktøj forårsager en hurtig overfladetemperaturnedgang, hvilket skaber en stejl temperaturgradient mellem yderlaget og kernen og driver uensartet metalstrøm, selv når bulk-billettemperaturen og preshastigheden er korrekt styret gennem den termiske smedefase.

Opvarmede stempel, typisk forvarmet til 200°C–400°C ved IN718-skivearbejde, reducerer temperaturforskellen ved værktøj-billet-grænsen, bremser overfladeafkølingen og forbedrer ensartetheden i metalstrømmen. Hulrummets dimensioner skal tage højde for IN718's sammentrækning ved afkøling (ca. 13–14 mm/m i det varmebearbejdningsområde), for at sikre nøjagtighed efter smedningen er afkølet. Glasbaserede smøremidler, der anvendes før billetopvarmning, sikrer både friktionsstyring og en vis termisk isolering under transport, hvilket hjælper med at bevare billettemperaturen ved starten af hver prescyklus.

Efter-formning af køling og dimensionel stabilisering

En smedet Inconel-rotor, der forlader støbeformen inden for tolerancegrænsen, kan stadig deformeres under kølingen, hvis efter-press-sekvensen ikke håndteres korrekt. Restspændinger fra ujævn metalstrøm kombineret med legeringens udvidelses- og sammentrækningsegenskaber kan føre til dimensionel afvigelse, hvilket komplicerer efterfølgende varmebehandling og endelig maskinbearbejdning.

Kontrolleret køling – ved brug af isolerende omslag eller en trinvis miljøkontrol i stedet for omgivende luft – begrænser temperaturgradienten tværs gennem skivens tværsnit i de første minutter efter udtagning fra støbeformen og reducerer derved restspændinger, der forårsager deformation. Ved tykke navsektioner minimerer langsom køling gennem udfældningsområdet (ca. 600 °C til 900 °C) også restspændingens bidrag til de endelige komponentdimensioner.

Løsningsglødning og aldringsbehandling, den standardmæssige varmebehandlingssekvens for IN718, giver en yderligere mulighed for at reducere trykudførte restspændinger og dermed forbedre dimensional stabilitet før afsluttende maskinbearbejdning. Smidt Inconel-rotorleverandører, der kontrollerer hele sekvensen fra presning til varmebehandling, kan bibeholde ansvar for de dimensionale resultater gennem hele fremstillingskæden i stedet for at overgive en ustabil komponent på presningsstadiet.

Inspektion og validering af deformationkontrol

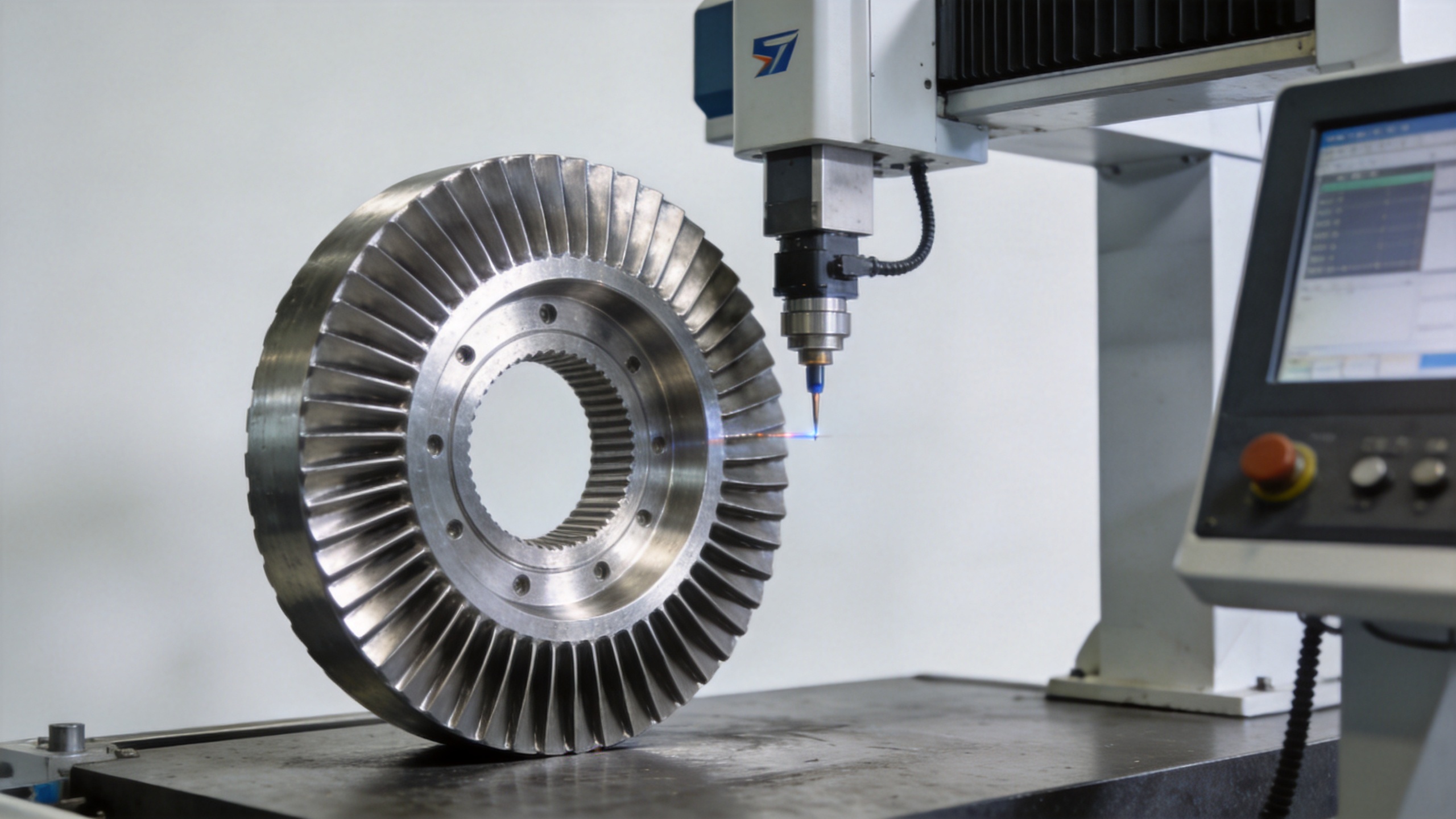

Procesbaseret deformationkontrol i fremstilling af smedede Inconel-rotorer skal bekræftes gennem dimensionel inspektion. Typiske programmer omfatter 3D-scanning eller CMM-måling af nøgleprofilsnit, dimensionelle kontroller ved definerede tværsnit for at verificere fordelingen af maskinfremstillet materiale og overfladeinspektion for indikatorer på formningsfejl – såsom foldninger, kolde lukninger og udfyldningsmangler – inden dele når fremstillingstadiet.

At stole på inspektion til at opdage udfald under omformning er en reaktiv tilgang. Pålidelig dimensional styring i hele produktionsprocessen kræver dokumenterede og karakteriserede parametre for hver legeringsklasse, billetstørrelse og komponentgeometri – fastsat gennem systematisk kvalificering frem for justering fra komponent til komponent under den termiske smedeproces. Når man vurderer leverandører af smedede Inconel-rotorer, er det værd at stille spørgsmålet ikke om, om de kan fremstille en overensstemmelsesmæssig første prøve, men om de har valideret kapacitet til at levere konsekvente dimensionelle resultater over flere produktionspartier.
