Hvordan tester man den aerodynamiske ydeevne af færdige turbineprofiler?

Hvordan tester man den aerodynamiske ydeevne af færdige turbineprofiler?

Fra et aerodynamisk ingeniørperspektiv kræver validering af en færdig turbineprofil mere end dimensional inspektion — fremstillingspræcision skal oversættes til målbare strømningsdynamiske resultater. Hvis din prioritet er at sikre, at en præcisions-smedet kompressorblad vil levere den angivne trykforhold i drift, er din aerodynamiske testprotokol lige så vigtig som den dimensionelle rapport, der følger med komponenten.

Denne vejledning dækker de primære testmetoder, nøgleparametre og fortolkning af resultater for færdige gasturbineprofiler — uanset om du modtager levering fra en leverandør, godkender en ny smedeforsyning eller udfører MRO-drevet validering.

Hvorfor aerodynamisk test efter fremstilling er afgørende

Dimensionel inspektion bekræfter, at en turbinens luftprofil opfylder dens tegningsgeometri – korde-længde, krumning, tykkelsesfordeling og kantradier. Men udelukkende geometri garanterer ikke aerodynamisk ydelse. Overfladefinish, mikroskopiske profilafvigelser og tilstanden af forreste kant påvirker strømningsadfærd på måder, som koordinatmålinger ikke fuldt ud kan registrere. At have samme legeringsklasse og profilgeometri på papiret betyder ikke automatisk, at driftslevetiden eller turbinens ydelse er ækvivalente i din specifikke driftsmiljø.

For kritiske kompressor- og turbinetrin giver aerodynamisk testning den type data, der direkte korrelerer med trinets effektivitet og totalt tryktabsgenvinding – en mangel, som udelukkende dimensionelle godkendelsesprocedurer for løbende blad ikke adresserer.

Kerneparametre for aerodynamisk måling

1. Totalt tryktabskoefficient

Den samlede tryktabskoefficient kvantificerer energidissipationen, når strømningen passerer gennem bladgitteret – forholdet mellem det samlede trykfald over bladrækken og indgangsdynamisk tryk. For præcisions-smedede kompressorblade indikerer værdier uden for designpunktområdet typisk overfladeruheder, profilafvigelser eller skader på forkanten, der kræver undersøgelse før montering.

2. Strømningsafbøjningsvinkel

Strømningsafbøjningsvinklen måler, hvor effektivt bladet afbøjer den indgående gasstrøm til den tilsigtede udløbsvinkel. Afvigelser fra designværdien påvirker tilpasningen til tilstødende bladrækker og trinbelastningen. Selv afvigelser på 1 til 2 grader kan akkumuleres og føre til målbare effektivitetstab i kompressortrinnene.

3. Løfte- og modstandskoefficienter

Løfte- og trækkoefficienter karakteriserer aerodynamisk belastning og modstand på vinger. Forholdet mellem løfte- og trækkoefficienten er den primære indikator for aerodynamisk kvalitet ved en given indfaldsvinkel. Sammenligning med CFD-afledte koefficientkurver ved designindfaldsvinklen giver en direkte vurdering af kvaliteten.

4. Trykfordeling langs profiloverfladen

Trykfordelingen over overfladen, målt via trykhåndtag på testemner i en kaskade, afslører adskillelsesbobler, for tidlig strømovergang og inkonsistenser i sugesidens belastning. Sammenligning af målte fordelinger med CFD-forudsigelser validerer den færdige turbinprofils aerodynamiske ydeevne på produktionsgodkendelsesniveau.

Primære testmetoder til færdige turbinprofiler

Testning i lineær kaskadestrømningskanal

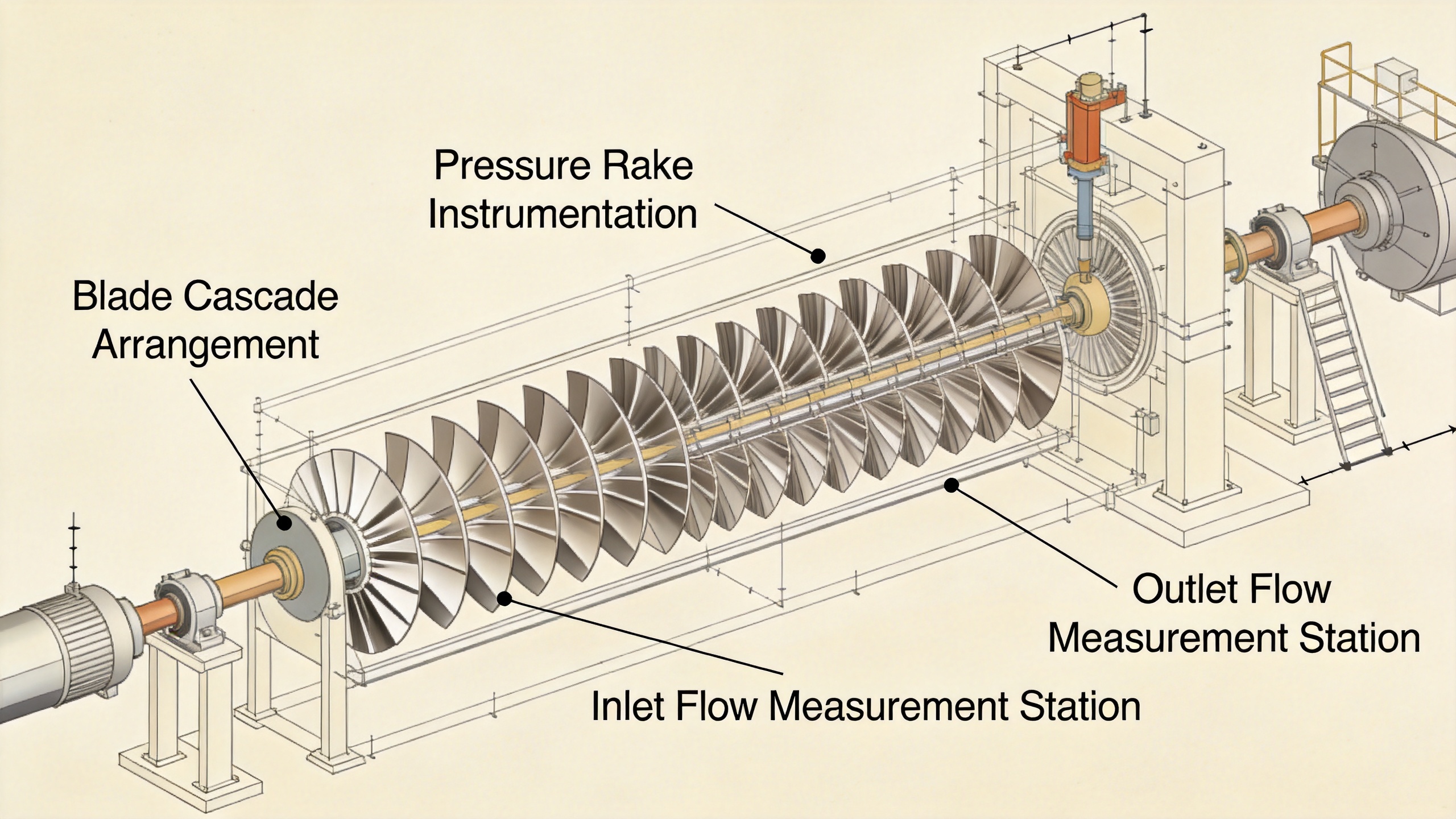

Den lineære kaskadevindtunnel er branchestandardmetoden til aerodynamisk ydeevalsevaluering af kompressor- og turbinebladprofiler. En række med 7 til 11 blade er arrangeret i en plan kaskade inden for et vindtunneltestafsnit. Instrumenterede pitot-statisk rake foran og bagved måler indgangs- og udløbstotaltryk, statisk tryk og strømningsvinkel.

Tre uafhængige gentagne aerodynamiske testkørsler er standardpraksis for at eliminere ustabilitetseffekter og frembringe statistisk gyldige resultater. For gasturbinekompressorblade dækker Mach-tal fra 0,3 til 0,8 det relevante driftsområde for de fleste industrielle og kraftværksapplikationer. Kaskadetestning er praktisk for leverandørkvalificeringspartier på 5 til 20 blade.

Roterende rig-testning

Roterende rig-tests monterer blad i en fuldt repræsentativ anulær trin-konfiguration. Dette er den mest repræsentative aerodynamiske testmiljø, men også den mest dyre og tidskrævende. Roterende rig-tests egner sig til validering af nye bladdesign eller godkendelse af første-artikel-smedning, ikke til rutinemæssig godkendelse af produktionsbatch.

CFD-understøttet dimensionel tværgennemgang

Hvor fuld kaskadetestning ikke er økonomisk begrundet for hver enkelt batch, giver højpræcist 3D-scanning kombineret med CFD-analyse af den faktisk målte geometri en omkostningseffektiv mellemtrin-løsning. Hvis den forudsagte turbinperformance ligger inden for tolerancegrænserne for designmålet, kan batchen godkendes uden fysisk kaskadetestning.

At stole udelukkende på indgående geometrisk inspektion for at opdage aerodynamiske ydeevneproblemer er mindre effektivt end at forstå en leverandørs smedeprocesskapacitet. Leverandører med stram dimensionel tolerancekontrol – f.eks. præcisionssmedning, der opnår under-millimeter-tolerancer – producerer typisk blad med mere konsekvent turbin-ydeevne på tværs af partier.

Opsætning af den aerodynamiske test: Praktiske trin

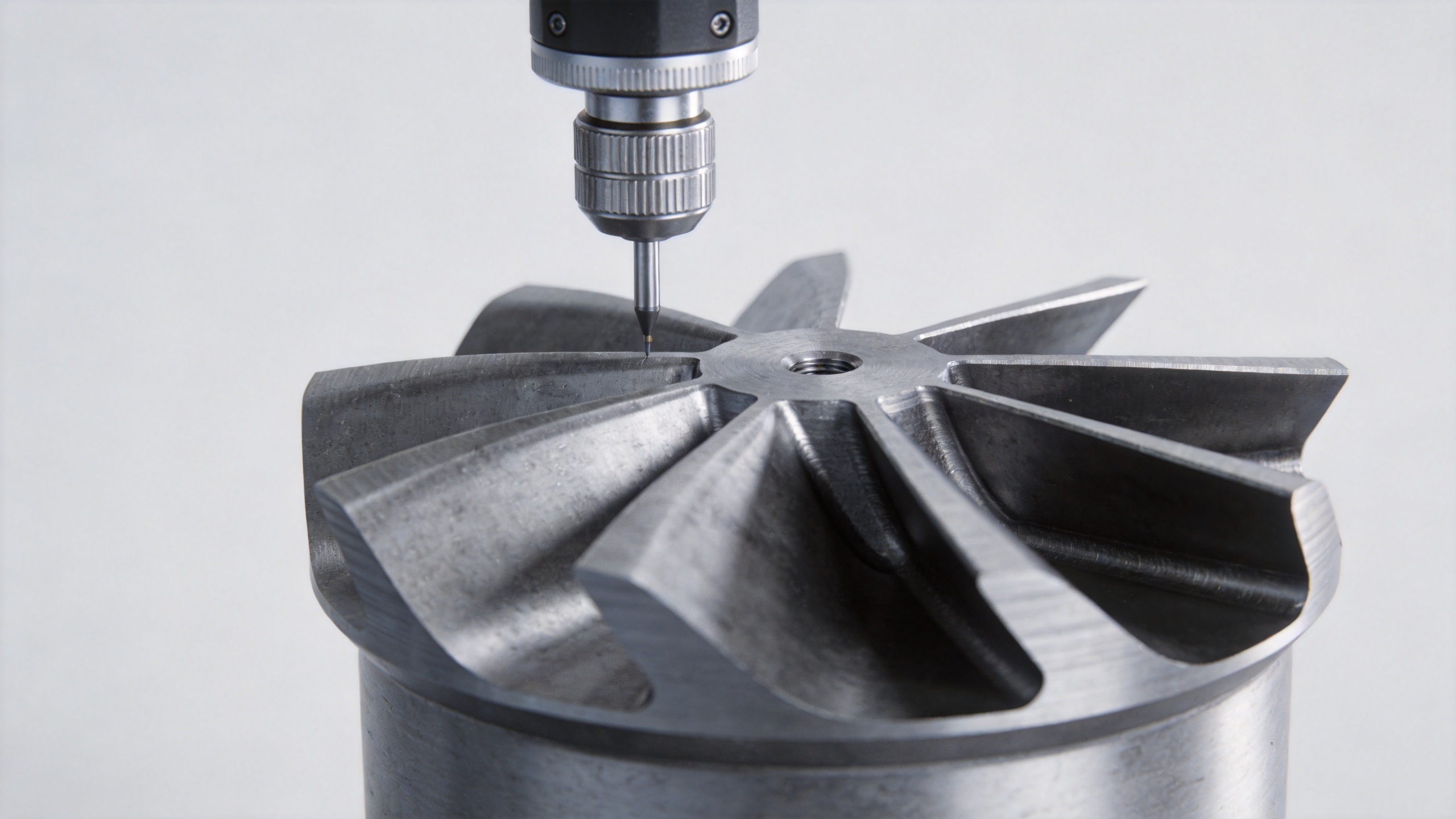

1. Dimensionel præinspektion. Bekræft, at det færdige turbinluftprofil opfylder tegningstolerancerne, inden kaskadetesten udføres. Skader på forkanten korrelerer med nedgang i aerodynamisk ydeevne – at opdage afvigende geometri tidligt sparer testtid.
2. Definer indgangsbetingelserne. Indstil Mach-tal, Reynolds-tal og turbulensintensitet, så de svarer til det ønskede driftspunkt. For industrielle gasturbinens kompressorblades: Reynolds 300.000–1.000.000, Mach 0,4–0,7 ved gitterindgang.
3. Udstyr testsektionen med måleudstyr. Monter totaltryksrækker og strømningsvinkelsonde én kordelængde før og efter gitteret. Brug 15 til 20 sondepositioner for at registrere vækstabfordelingen tilstrækkeligt.
4. Udfør tre uafhængige gentagne tests. Gennemsnitsresultaterne for at reducere den tilfældige måleusikkerhed på tabskoefficientmålingerne.
5. Sammenlign med referencedata. Godkend, hvis totaltrykstabskoefficienten ligger inden for 5 procent af det specificerede udgangspunkt og hvis afvigelsen i strømningsomdirigeringsvinklen er inden for 0,5 grad ved det specificerede indfaldsvinkel.

Fortolkning af resultater og træffelse af godkendelsesbeslutninger

Når man vurderer turbineydelsen ud fra strømningskanaltestdata, handler spørgsmålet ikke kun om, hvilken turbinprofil der yder mest effektivt under ideelle forhold, men også om, hvilken profil der degraderer mest forudsigeligt under reelle belastninger. En vinge, der leverer konstant trykrestitution over tusindvis af timer, er mere værdifuld end en, der har en højere topydelse, men som viser følsomhed over for variationsændringer i indfaldsvinklen.

Vigtige aerodynamiske testgodkendelseskriterier:

• Samlet tryktabskoefficient inden for 5 procent af designreferenceværdien gennem hele indfaldsvinkelintervallet.
• Afvigelse i strømningens drejningsvinkel mindre end 0,5 grader ved designindfaldsvinkel.
• Ingen laminære adskillelsesbobler på sugfladen ved designmachtal.
• Løft-til-modstand-forhold inden for 8 procent af det beregnede polardiagram ved den aktuelle driftsindfaldsvinkel.

At integrere disse kriterier i leverandørkvalitetsaftaler sikrer en håndhævelig turbinydelsstandard for færdige turbinprofiler ud over udelukkende dimensionelle rapporter.

At knytte testdata til beslutninger i leveringskæden

For strøm- og energidriftsoperatører samt MRO-serviceudbydere er aerodynamiske testdata fra produktionsbatchprøver mere anvendelige end dimensionelle certifikater pr. enkelt komponent. Leverandører, der leverer kaskadetestkorrelationsdata – som viser, hvordan fremstillingskonsekvensen afspejler sig i konsekvensen af den aerodynamiske ydeevne – tilbyder et væsentligt stærkere kvalitetsforhold.

Anmod om kaskadetestdata eller CFD-informeret 3D-scanningsanalyse som en del af din kvalificeringspakke. For løbende indkøb sikrer periodisk batch-baseret aerodynamisk test, at turbineydeevnen opfylder forventningerne under drift i stedet for først at blive opdaget som mangler efter installation.

Konklusion

Testning af turbineens luftfoilers aerodynamiske ydeevne kræver, at man går ud over dimensionel inspektion til direkte måling af tryktab, strømningsafbøjning og overfladebelastning. Den lineære kaskadestrømningskanal er standarden for aerodynamisk testning, der afspejler produktionsforholdene. I kombination med forudgående inspektion og CFD-krydstjek sikrer en struktureret protokol, at færdige blad leverer den turbineydeevne, som din anvendelse kræver.
