Hoe kunt u vervangingsmessen aanpassen voor oude gas-turbinecompressoreenheden?

Hoe kunt u vervangingsmessen aanpassen voor oude gas-turbinecompressoreenheden?

Iedereen die onderhoud heeft beheerd op een verouderde industriële elektriciteitscentrale kent de uitdaging uit de eerste hand: u hebt vervangingsmessen nodig voor een gas-turbinecompressorsectie die al vijftien of twintig jaar in bedrijf is, de oorspronkelijke fabrikant ondersteunt dat model mogelijk niet meer actief, en alle beschikbare documentatie is onvolledig, versleten of inconsistent. Deze situatie, die veel vaker voorkomt dan OEM-verkoopbrochures suggereren, is precies waar beslissingen over het aanpassen van messen zowel cruciaal als werkelijk moeilijk worden.

Deze gids doorloopt het beslissingsproces dat turbine-onderhoudsingenieurs en MRO-aankoopteams doorgaans volgen bij het kopen en specificeren van aangepaste vervangende onderdelen voor oudere gas-turbinecompressoreenheden. De onderstaande stappen gelden voor de meeste axiale compressorconfiguraties, hoewel ik van tevoren wil benadrukken: de specifieke legeringkeuzes, afmetingstoleranties en inspectieprotocollen hangen af van het exacte turbinemodel, de trappositie en de bedrijfsomgeving. Behandel dit als een kader, niet als een universele voorschrift.

Stap 1: Identificeer en verifieer de specificatie van elke betrokken bladtrap

Het uitgangspunt van elk bladaanpassingsprogramma is de huidige specificatie — of, nauwkeuriger gezegd, wat daarvan nog rest. Voor oudere gas-turbinecompressoreenheden werkt u waarschijnlijk in één van de drie volgende situaties:

• Volledige tekeningen zijn beschikbaar. Dit is het ideale scenario, hoewel u nog steeds moet bevestigen dat de tekeningen de momenteel geïnstalleerde lepeldraadweergave weerspiegelen, en niet een eerdere revisie die is ingetrokken door een servicebulletin.
• Alleen gedeeltelijke documentatie. U beschikt mogelijk over materiaalcertificaten en enkele afmetingsgegevens, maar het luchtvaartprofiel ontbreekt of wordt slechts op een paar dwarsdoorsneden beschreven. Hier komt het pre-sales technisch onderzoek van een bekwaam leverancier essentieel tot stand.
• Geen bruikbare tekeningen. Vaker voorkomend bij oudere eenheden en stopgezette turbine-modellen. In dit geval is reverse engineering op basis van een referentievoorbeeld de standaardaanpak — maar alleen als u een lepel in aanvaardbare staat hebt om als dimensionele uitgangsbasis te gebruiken.

De inzicht die mijn aanpak van dit onderwerp veranderde: het feit dat een legeringskwaliteit op papier overeenkomt, betekent niet automatisch dat de levensduur in uw specifieke bedrijfsomgeving ook gelijk is. De positie in het stadium is van belang. Een compressorblad in het voorste stadium in een stoffige industriële omgeving ondergaat andere erosiebelastingen dan een blad in het achterste stadium dat werkt bij hogere temperaturen en drukken. De specificatie moet weerspiegelen waar het blad daadwerkelijk wordt ingezet, niet alleen de nominale materiaalkwaliteit.

Stap 2: Bepaal de materiaaleisen voor de doeltoepassing

Bladen voor gas-turbocompressoren worden doorgaans vervaardigd uit titaniumlegeringen of nikkelgebaseerde superlegeringen, afhankelijk van de positie in het stadium en de bedrijfstemperatuur. Bij oudere eenheden is een veelvoorkomende complicatie de gelijkwaardigheid van legeringen: de oorspronkelijke fabrikant (OEM) kan een legering met een Westers benamingssysteem hebben gespecificeerd, zoals een titaniumlegeringskwaliteit volgens een Amerikaanse of Europese norm, en u moet bevestigen dat een vervangingsblad vervaardigd uit een Chinees geproduceerde gelijkwaardige legering daadwerkelijk voldoet aan de vereisten voor mechanische eigenschappen.

Dit is geen theoretisch probleem. Documentatie voor materiaalcertificering, inclusief walcertificaten met legeringscompositie en gemeten mechanische eigenschappen, moet een standaardlevering zijn van elke serieuze leverancier van bladen. Vraag de documentatie-indeling van tevoren aan, en als uw kwaliteitssysteem certificaten in het Engels vereist, controleer dan of de leverancier deze kan verstrekken. Gebreken in de documentatie tijdens de bestelfase verslechteren zich doorgaans verder tegen de tijd dat de onderdelen aankomen.

Voor onderhoudsprogramma’s op unitniveau die meerdere fasen omvatten, moet de materiaalkeuze voor elke fasie afzonderlijk worden beoordeeld. De legering die geschikt is voor fase 1, is mogelijk niet geschikt voor fase 6 of fase 12 van dezelfde compressor. Dit geldt zelfs als bij eerdere inkoopronde dezelfde kwaliteit over de gehele reeks werd gebruikt — het is zeker de moeite waard om dit opnieuw te onderzoeken, vooral als de bedrijfsomstandigheden sinds de oorspronkelijke keuze zijn gewijzigd.

Stap 3: Kies het juiste leveringspad — OEM, alternatieve leverancier of op maat gesmede onderdelen

Voor oudere gas- en turbinecompressoreenheden bestaan er drie hoofdleveringspaden, elk met een ander risico- en kostenprofiel:

• OEM- of OEM-geautoriseerde onderdelen. De veiligste keuze waar beschikbaar en waarbij de eenheid nog onder garantie valt of wordt gedekt door een actieve serviceovereenkomst. Voor oudere modellen kan de actieve OEM-ondersteuning beperkt zijn of tegen een aanzienlijke toeslag worden aangeboden.

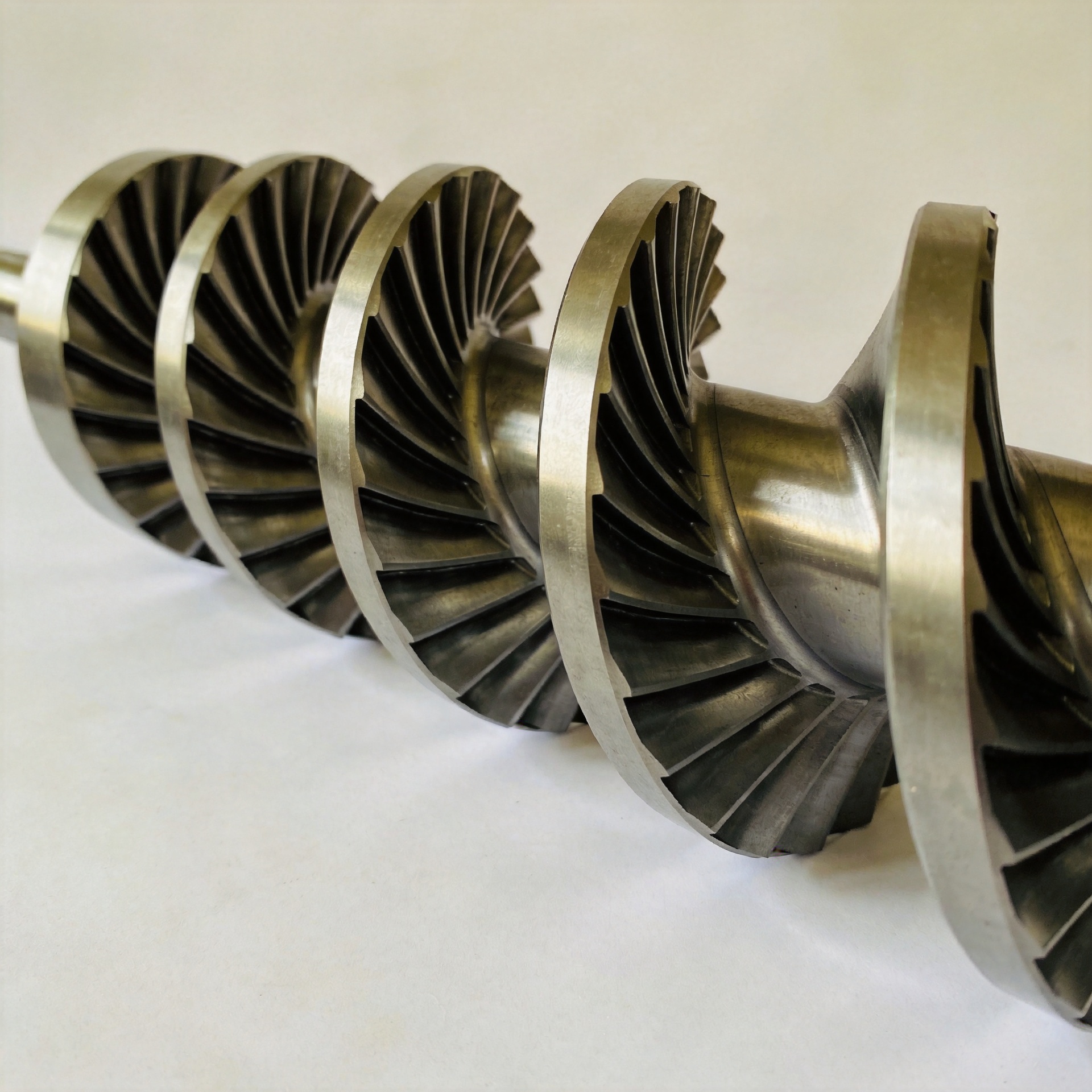

• Precisiesmeedstukken van alternatieve leveranciers. Leveranciers met gedocumenteerde capaciteit voor productie van op maat gemaakte luchtklepprofielen op basis van technische tekeningen van de klant, kunnen vervangende onderdelen produceren die voldoen aan de vereiste specificatie tegen concurrerende prijzen. De cruciale variabele is de capaciteit van de leverancier voor dimensionele inspectie en materiaalcertificering, wat wil zeggen: gedocumenteerde capaciteit, niet alleen beweerde capaciteit.
• Bladen gebaseerd op reverse engineering van een meetmonster. Wanneer de oorspronkelijke tekeningen niet beschikbaar zijn, kan een gekwalificeerde leverancier de specificatie ontwikkelen door een referentieblad te meten met behulp van een CMM of 3D-scanning, en vervolgens een vervanging te produceren op basis van dat gemeten profiel. Deze aanpak werkt, maar vereist een bladmonster in voldoende goede staat om als dimensionele uitgangsbasis te dienen.

Vroeger gaven we de voorkeur aan de laagste eenheidsprijs bij de aankoop van vervangende onderdelen. Na een onderbreking in de levering tijdens een geplande revisie, waarbij de leverancier de vereiste termijn niet kon halen omdat het profiel eerder niet was vervaardigd, verschoven onze prioriteiten naar betrouwbaarheid van de levertijd van de leverancier en gedocumenteerde procescapaciteit. Een goedkoper blad dat pas arriveert nadat uw revisieperiode is afgelopen, is minder waard dan een correct geprijsd blad dat op tijd arriveert.

Stap 4: Controleer dimensionale compatibiliteit voordat u de volledige bestelling plaatst

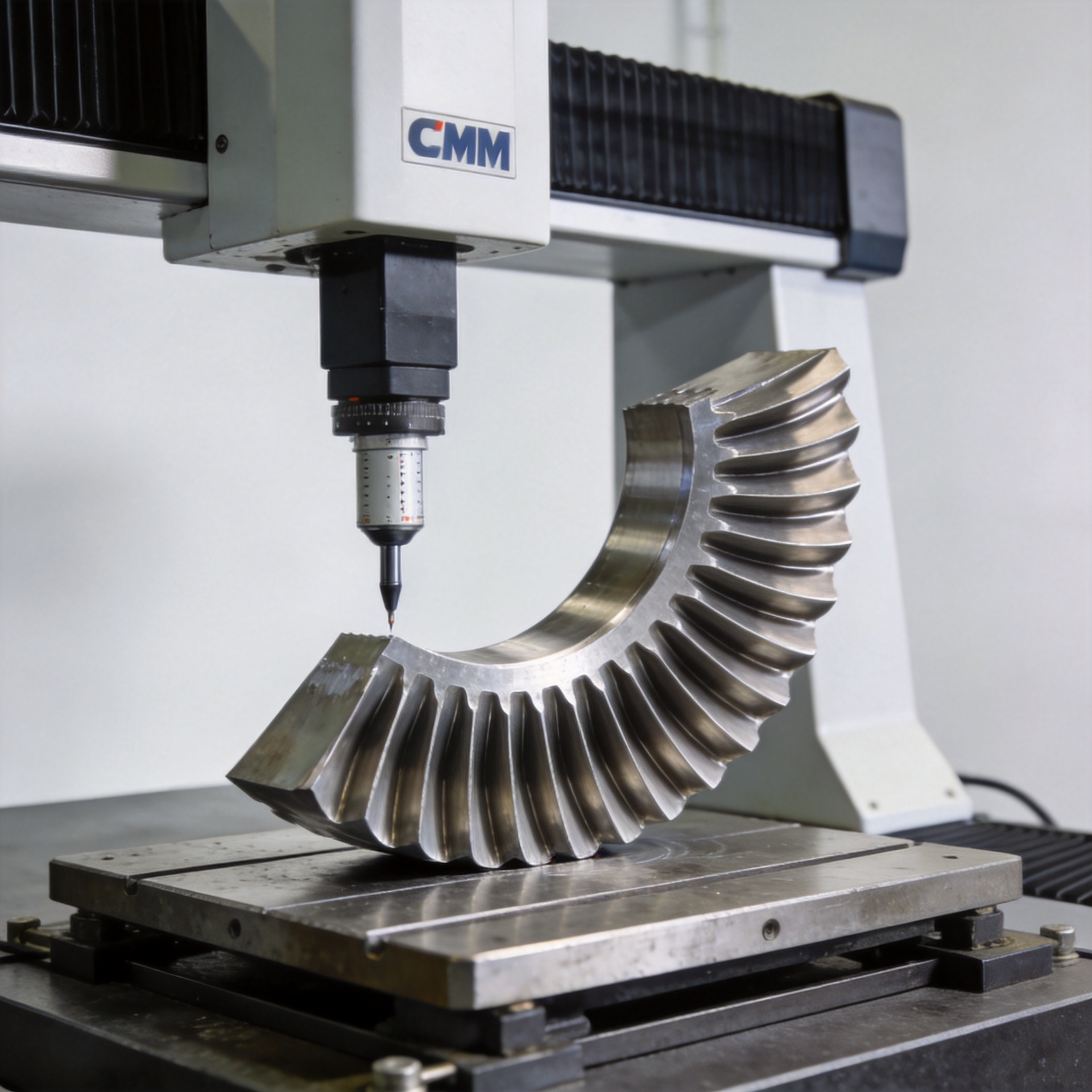

Voor een oudere gas-turbinecompressoreenheid is de eerste-artikelinspectie geen keuze — het is het mechanisme dat bevestigt of de vervangingsblad daadwerkelijk past en functioneert, voordat u zich verbindt tot een volledige productierun. Wat moet een eerste-artikelinspectie omvatten?

• Luchtklep-dwarsdoorsnedegeometrie op meerdere spanposities, vergeleken met de tekening of de referentiemeting van het monster
• Wortelprofiel- en bevestigingsgeometrie, die exact moet overeenkomen met de groef in de turbine-schijf om correcte belastingsoverdracht te garanderen
• Platform- en referentieoppervlakgeometrie, die van invloed is op de bladpositie tijdens assemblage van de rotor
• Gewicht en zwaartepunt, indien uw eenheid rotorbladsets vereist met afgestemd gewicht

Het inspectierapport moet bij het eerste artikel in schriftelijke vorm worden geleverd met meetgegevens, niet alleen met een ‘goedgekeurd/afgekeurd’-stempel. Als uw team zich op afstand bevindt van de productiefaciliteit, is een inspectie door een externe partij op de productielocatie een praktisch alternatief voor een aanwezigheidsinspectie — en een goed gevestigde praktijk bij de grensoverschrijdende aankoop van bladen met hoge waarde.

Stap 5: Stem het productieschema voor de bladen af op uw onderhoudsperiode voor de eenheid

Vervanging van compressorbladen bij oudere gas-turbine-eenheden vindt niet los van andere werkzaamheden plaats. Het gebeurt meestal binnen een geplande grote revisie of een inspectie van het hete-gaspad, met een vastgesteld stilstandvenster. De doorlooptijd voor productie van op maat gesmede bladen, met name wanneer tekeningen moeten worden beoordeeld, matrijzen ontworpen moeten worden of reverse engineering vereist is, is langer dan voor standaardcatalogusartikelen. Plan dienovereenkomstig.

De praktische consequentie: als uw revisie is gepland voor het derde kwartaal, dient het gesprek over de aankoop van bladen uiterlijk in het eerste kwartaal van hetzelfde jaar te beginnen. Voor eerste bestellingen bij een nieuwe leverancier of voor niet-standaardprofielen dient u extra levertijd in te rekenen voor de technische beoordeling vóór productie en de kwalificatiecyclus voor het eerste monster. Een programma voor voortijdige bestelling met communicatie over productiemijlpalen zorgt ervoor dat beide partijen op één lijn blijven wat betreft de leverdatum.

Belangrijkste conclusies voor aanpassing van bladen op oudere eenheden

Het aanpassen van vervangingsbladen voor een oude gas-turbinecompressor is een haalbare technische opdracht, mits systematisch aangepakt. Het risico ligt niet in de aanpassing zelf — maar wel in de veronderstelling dat een blad dat er dimensioneel correct uitziet ook daadwerkelijk dimensioneel correct is, of dat een materiaalcertificaat voldoende is zonder te begrijpen wat de legering werkelijk doet onder uw bedrijfsomstandigheden.

• Begin met de meest complete specificatiegegevens die beschikbaar zijn; reverse engineering is haalbaar, maar vereist een bruikbare referentievoorbeeld.
• Controleer de documentatie voor legeringsequivalentie, niet alleen het etiket met de legeringsaanduiding.
• Gebruik inspectie van het eerste artikel met dimensionele gegevens als bevestigingsstap vóór volledige productiefreigave.
• Stem de levertijden voor messen af op uw onderhoudsschema — aangepaste profielen nemen langer in beslag dan catalogusartikelen.
• Kies leveranciers die schriftelijke technische voorverkoopbeoordeling bieden, materiaaldocumentatie in het Engels en technische ondersteuning na levering.

Voor inkoopteams en onderhoudsingenieurs die ouder wordende gas- en turbinecompressoreenheden beheren, is de juiste leverancier van vervangende onderdelen degene die de toepassing begrijpt, dimensionele capaciteit kan aantonen en de documentatie kan leveren die uw kwaliteitssysteem vereist — ongeacht de leeftijd van het turbine-model. Als u een revisie van een eenheid plant en advies nodig hebt over bladspecificaties of aanpassingsmogelijkheden, dan is het contact opnemen met een gespecialiseerde bladfabrikant vroeg in het planningsproces het meest efficiënte uitgangspunt.
