Teplota je skutečná – proč je lití niklových superlegur jedinou možností
Začneme číslem, které vám zatočí hlavou: 1 500 °C. To je teplota uvnitř vysokotlaké části turbíny proudového motoru – vyšší než teplota tání většiny kovů, které byste našli v typické dílně. Jak tedy tyto lopatky přežívají? Odpověď spočívá v jedné rodině materiálů: niklových superlegurách. Nejde o běžné nerezové oceli. Mají speciální mikrostrukturu – precipitáty fáze gamma-prime – která je udržuje pevnou i v případě, že okolní kov by již tekutě kapal na podlahu. Renomovaný výrobce lopatek proudových motorů žije a dýchá touto chemií, protože správné složení slitiny je jen polovinou boje. Druhou polovinou je její lití takovým způsobem, aby se zachovala tato mikrostruktura. Investiční lití není jen upřednostňovanou metodou – je to jediná metoda, která dokáže reprodukovat složité vnitřní chladicí kanály, které tyto lopatky potřebují, aby zůstaly funkční. Uděláte-li při lití chybu, lopatka nepřežije ani několik letových cyklů. Uděláte-li vše správně, získáte součást, která vydrží tisíce hodin. Proto spolehlivý lití niklových superlitin partner nejen odlévá kov – kontroluje každou proměnnou, od teploty tavení po rychlost chlazení.

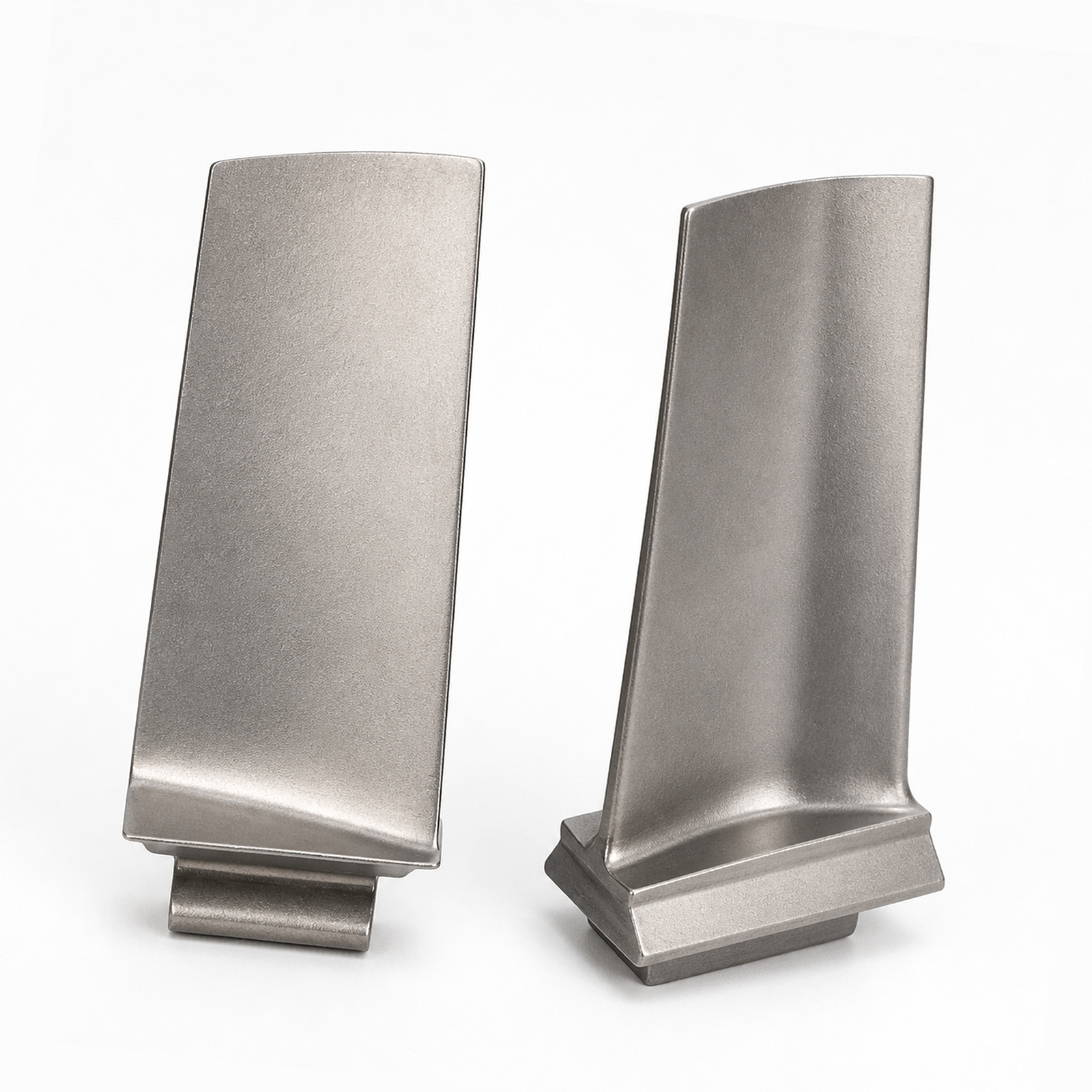

Zde se věci stávají opravdu zajímavými. Způsob, jakým kov ztuhne, určuje, jak dlouho bude čepel vydržet. Existují dva hlavní přístupy: směrově ztuhlé (DS) a jednokrystalové (SX). Oba odstraňují příčné mezikrystalové hranice, které jsou v podstatě slabými místy za vysokých teplot. Avšak dosahují toho různým způsobem.
Směrově ztuhlé čepele mají prodloužené zrna rostoucí rovnoběžně s hlavní osou napětí. To poskytuje vynikající odolnost proti creepu a relativně přímou cestu k certifikaci. Pro Dodavatele certifikovaného podle FAA Part 33 , je DS technologie dobře známá – zkušební protokoly jsou stanoveny, cesty k ověření jsou jasné a regulační požadavky je snadné splnit.
Jednokrystalové lopatky jdou ještě dále. Zcela eliminují mezikrystalové hranice. Žádné hranice znamenají žádné slabiny, což se projevuje lepší odolností proti creepu, vyššími provozními teplotami a zlepšenou účinností spotřeby paliva. Avšak existuje i háček – certifikace je výrazně náročnější. FAA vyžaduje vyčerpávající validaci předpovědi životnosti, například pomocí techniky Laueho difrakce, aby byla potvrzena dokonalost krystalické struktury a vyloučeny vady jako freckles nebo cizí zrna. jednokrystalová lopatka turbíny pro dodavatele znamená investice do pokročilých kontrolních kapacit a vedení důkladných záznamů o výrobním procesu. Výhoda je skutečná – lepší výkon, delší životnost a produkt, který se vyznačuje na náročném trhu.
| Mikrostruktura |
Struktura zrn |
Odolnost proti plazmu |
Cesta k certifikaci |
| Směrově tuhnoucí (DS) |
Prodloužená zrna zarovnaná s osou namáhání |
Vysoká |
Dobře zavedená podle části 33 FAA |
| Jednokrystalová (SX) |
Žádné mezikrystalové hranice |
Lepší |
Vyžaduje vyčerpávající validaci předpovědi životnosti |

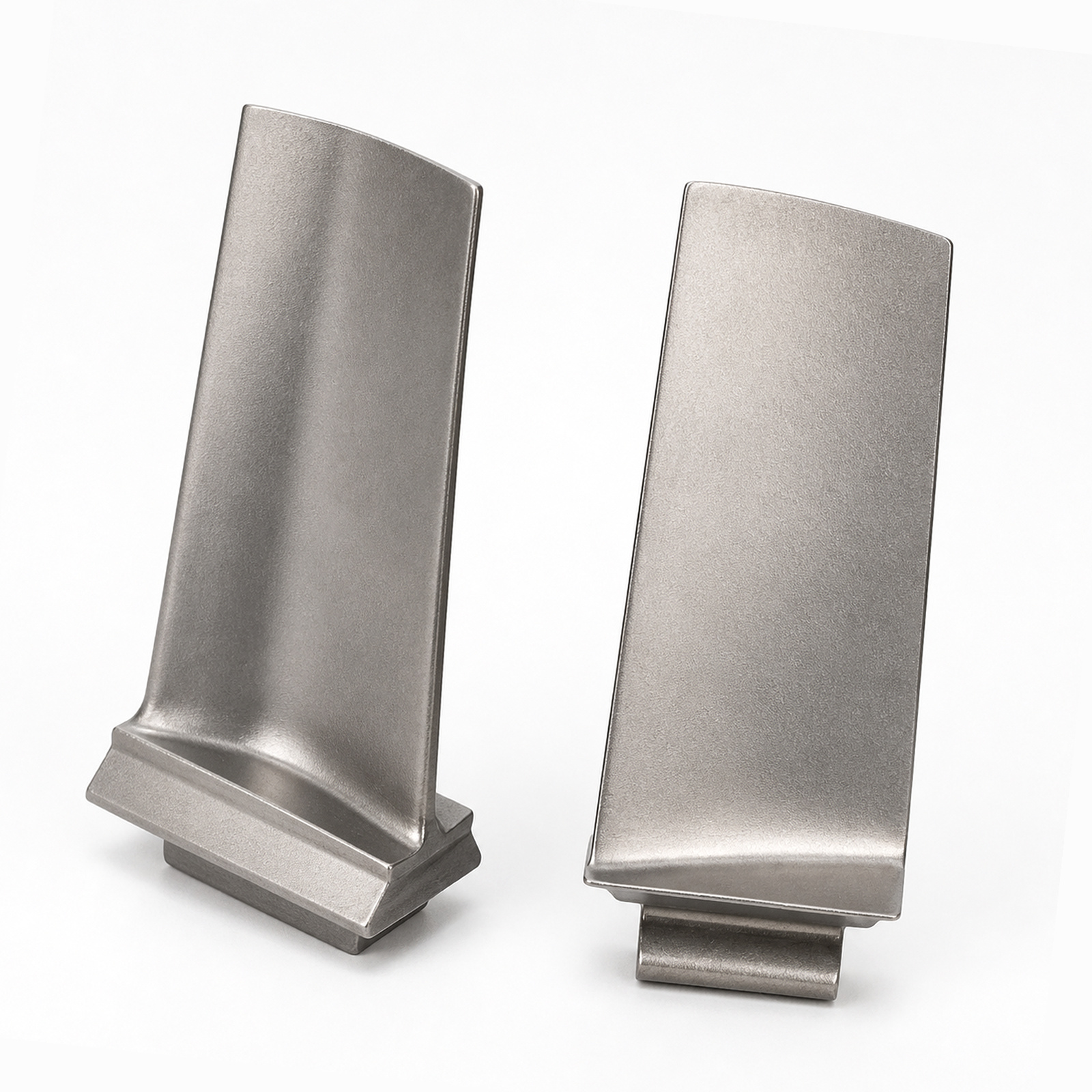

Jak aditivní výroba mění pravidla hry – ale lití zatím nenahrazuje
Pravděpodobně jste už slyšeli o 3D tisku součástí pro proudové motory. A ano, aditivní výroba – konkrétně selektivní laserové tavení (SLM) a tavení elektronovým paprskem (EBM) – otevírá nové možnosti. Tyto technologie umožňují konstruktérům navrhovat vnitřní chladicí struktury a lehké mřížkové konstrukce, které je jednoduše nemožné vyrobit pouze pomocí ztrátového lití. Doba výroby prototypů se zkracuje ze týdnů na dny. Komplexní proudové kanály lze testovat za skutečných tepelných zátěží ještě před tím, než se investuje do drahocenného nástrojového vybavení.
Ale existuje jedna věc – aditivní výroba zatím není připravena na sériovou výrobu primárních rotujících součástí. Zatím ne. Povrchová úprava není po výrobě z stroje dostatečně kvalitní a únavové vlastnosti dosud nedosahují úrovně, kterou poskytuje správně odlitá a obráběná lopatka. Proto chytrý výrobce lopatek proudových motorů používá AM jako nástroj pro vývoj, nikoli jako řešení pro výrobu. Slouží k iteraci návrhů, ověřování konceptů a snižování rizik funkcí v rané fázi kvalifikačního cyklu. Jakmile je návrh uzavřen, přepnete se zpět na lití do trvalé formy pro skutečnou výrobní sérii.
Hybridní pracovní postupy – kde se AM setkává s CNC pro skutečnou přesnost
Zde se děje kouzlo. Kombinací aditivní výroby s přesným CNC obráběním získáte to nejlepší z obou světů. AM vám poskytuje složitou geometrii – tvar téměř hotového dílu se všemi těmi složitými chladicími kanály. CNC obrábění vám zajišťuje integritu povrchu a rozměrovou přesnost, která zaručuje hladký chod motoru.
Mluvíme o povrchové úpravě Ra ≤ 0,4 µm a rozměrových tolerancích ±5 µm u profilů lopatek a kořenů lopatek. Toho není snadné dosáhnout. Frézování také odstraňuje přetavenou vrstvu – tepelně ovlivněnou zónu, která je typická pro povrchy vyrobené aditivní výrobou – a to je klíčové pro obnovení únavové pevnosti. A zde je něco, čemu se věnuje příliš málo pozornosti: správné obrábění zajišťuje plnou přístupnost pro nedestruktivní zkoušení. Fluorescenční kapilární zkoušení (FPI) i ultrazvukové zkoušení (UT) závisí na tom, že máme čistý a přístupný povrch. Začněte s tím již ve svém pracovním postupu a kvalitu nebudete dodatečně upravovat – budete ji integrovat od samotného začátku.
ADodavatel leteckých komponent certifikovaný podle Nadcap se u těchto záležitostí nesnaží šetřit. Plná stopovatelnost – od šarží prášku až po finální kontrolu – je vedena digitálně, což splňuje požadavky dokumentace FAA část 33 a zajišťuje, že jste kdykoli připraveni na audit.
Nátěry a mikrostruktura – detaily, které oddělují dobré řešení od výjimečného
Lití je pouze začátkem. Ochranné povlaky chrání čepel před oxidací, korozi a tepelným degradováním. Seriózní dodavatel poskytne komplexní záznamy o povlacích – složení vazebné vrstvy, rovnoměrnost tloušťky vrchní vrstvy, parametry usazování a podrobnosti tepelného zpracování po nanášení povlaku. U tepelně izolačních povlaků (TBC) a environmentálně izolačních povlaků (EBC) je tento stupeň dokumentace nepředmětný. jednokrystalová lopatka turbíny lití je pouze začátkem. Ochranné povlaky chrání čepel před oxidací, korozi a tepelným degradováním. Seriózní dodavatel poskytne komplexní záznamy o povlacích – složení vazebné vrstvy, rovnoměrnost tloušťky vrchní vrstvy, parametry usazování a podrobnosti tepelného zpracování po nanášení povlaku. U tepelně izolačních povlaků (TBC) a environmentálně izolačních povlaků (EBC) je tento stupeň dokumentace nepředmětný.
Zpráva o mikrostruktuře je stejně důležitá. Potřebujete ověřenou krystalografickou orientaci, kvantifikovaný objemový podíl fáze gamma-prime a zdokumentovanou absenci litých vad. Toto není jen papírová práce – jedná se o data, která podporují předpověď životnosti, modelování výkonu a analýzu poruch.
Nejlepší dodavatelé nabízejí úplnou sledovatelnost v celém životním cyklu. Každá lopatka je propojena se svou kompletní historií – certifikáty surovin, záznamy o tuhnutí, data o obrábění, záznamy o povlakování a výsledky kontrol během provozu. Tento ekosystém dat umožňuje prediktivní údržbu, urychluje analýzu kořenových příčin a snižuje celkové náklady na vlastnictví minimalizací neplánovaných výměn motorů. Právě tento stupeň technické transparentnosti odděluje strategického partnera od transakčního dodavatele.
Skutečné zkušenosti z výrobního podniku
Už jsme tu dost dlouho na to, abychom viděli, co se stane, když se lití pokazí. Jedna šarže čepelí prošla s jemnými skvrnami – drobnými litinovými vadami, které nebyly viditelné pouhým okem, ale pod rentgenovou kontrolou se jasně projevily. Dodavatel vynechal krok chlazení v cyklu lití, aby ušetřil čas. Čepele prošly vizuální kontrolou, ale ve zkouškách předpovědi životnosti selhaly značně. To je drahá lekce – celou šarži je třeba zahodit, proces opakovat a zmeškat termín dodání. Spolehlivý lití niklových superlitin partner takové zkratky nedělá. Dodržuje proces, vše dokumentuje a na každém stupni důkladně testuje. Trvá to déle a na začátku to stojí více. Ale je to mnohem levnější než porucha motoru ve výšce 35 000 stop.
| Kritéria |
Co hledat |
Proč je to důležité |
| Shoda s FAA částí 33 |
Aktivní certifikace, historie auditů |
Zajišťuje letovou způsobilost a regulační přijetí |
| Akreditace Nadcap |
Současný stav speciálních procesů |
Potvrzuje kontrolu procesu a konzistenci |
| Certifikace AS9100 |
Aktivní systém řízení kvality s neustálým zlepšováním |
Zajišťuje disciplinované řízení kvality |
| Hlášení mikrostruktury |
Laueova difrakce, objemový podíl fáze γ′, dokumentace vad |
Umožňuje přesné předpovídání životnosti a modelování výkonu |
| Původ povlaku |
Složení, tloušťka, parametry nanesení |
Zajišťuje tepelnou ochranu a odolnost |
| Plná stopovatelnost |
Digitální záznamy od prášku až po koneční kontrolu |
Podporuje prediktivní údržbu a analýzu poruch |
Závěr
Jde o toto: Spolehlivost lopatky proudového motoru není určena žádným jediným faktorem. Je to kombinace správního materiálu – niklových superlegur – správní techniky lití – směrově vytvrzovaného nebo jednokrystalového – správního následného zpracování – přesného obrábění a povrchové úpravy – a správné dokumentace – stopovatelné, auditovatelné a úplné.
Výběr špatného výrobce lopatek proudových motorů znamená hazardovat se zabezpečením, výkonem a náklady. Výběr správného řešení znamená mít partnera, který rozumí vědeckým základům, respektuje proces a dodává dokumentaci, která vám umožňuje zůstat ve vzduchu.
Společnost RedEarth si uvědomuje, že letecký průmysl vyžaduje nejvyšší standardy. Díky našemu výrobnímu partnerství s Gint aplikujeme stejný důsledný přístup k výběru materiálů, kontrole procesů a zajištění kvality ve všech našich výrobních řadách – protože když záleží na lidských životech, ‚dostatečně dobré‘ prostě nestačí.
